8B38-01

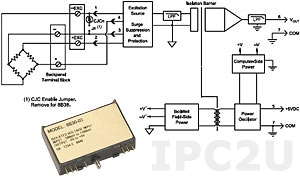

Strain Gage Input Module, Full Bridge, Input -10 mV...+10 mV, Output -5...+5V, bandwidth 8 kHz
- Hersteller:
- Dataforth Corporation
- Gehäuse:
- Kunststoffgehäuse
- Einbaumöglichkeit:
- Einbau
- Anzahl:
- 1
- Strain Gaude Eingang:
- +/-10 mV Full Bridge
- Anzahl:
- 1
- Spannungsbereich:
- +/-5 V
- Schnittstellen:
- Pin Header
- Eingangsspannung DC:
- 5 ... 5 V
Spezifikationen
Hersteller
- Name:
- Dataforth Corporation
Aufbau
- Gehäuse:
- Kunststoffgehäuse
- Einbaumöglichkeit:
- Einbau
Analog Eingang
- Anzahl:
- 1
- Strain Gaude Eingang:
- +/-10 mV Full Bridge (Bandwidth: 8 kHz)
Analog Ausgang
- Anzahl:
- 1
- Spannungsbereich:
- +/-5 V
Schnittstellen
- Schnittstellen:
- Pin Header
Systemleistung
- Eingangsspannung DC:
- 5 ... 5 V
Betriebsbedingungen
- Temperatur:
- -40 ... 85 °C
- Feuchtigkeit:
- 0 ... 95 % (Noncondensing)
Lagerbedingungen
- Temperaturbereich:
- -40 ... 85 °C
- Feuchtigkeit:
- 0 ... 95 % (Noncondensing)
Maße und Gewicht
- Breite:
- 41.9 mm
- Höhe:
- 28.1 mm
- Tiefe:
- 10.2 mm
Normen und Zertifikate
- Zertifizierungen:
- CE
- EMS:
- IEEE C37.90.1, EN 61000-6-2
- EMI:
- EN 61000-6-4
- Öl und Gas:
- Class I Div.2 Groups A, B, C, D
Dokumentation
Datasheet 8b38 (PDF)
DATAFORTH_Tutorial (PDF, 1.1 MB)
