PPDS-700-MTCP Modbus Gateway
Die PPDS-700-MTCP Serie ist eine umfassende Produktlinie programmierbarer Modbus TCP Device Servers zur Verbindung mehrerer RS-232/RS-485 Geräte mit Ethernet-Netzwerken bei gleichzeitiger Ausführung benutzerdefinierter Logik auf dem Gerät. Sie basiert auf der ICP DAS MiniOS7 Plattform und unterstützt Modbus TCP Server/Client-Modi, PoE-Stromversorgung sowie häufig einen 2-Port Ethernet-Switch mit LAN-Bypass zur Daisy-Chain-Verdrahtung.
Einsatzbereiche / Deployment Needs
- PPDS-720 / 721 / PPDSM-721-MTCP – kompakte Single- und Dual-Port Modelle mit programmierbarer Logik, ideal für kleine Geräte-Cluster
- PPDS-732 / 734 / 742 / 743 – Multi-Serial-Port Versionen (bis zu 4 RS-232/485 Ports), um Modbus RTU/ASCII Netzwerke über eine einzige Ethernet-Verbindung zu verbinden
- PPDS-752 / 755 / 762 / 782 – High-Density-Modelle mit bis zu 8 seriellen Ports, geeignet zur Zentralisierung großer Legacy-Gerätebestände
- PPDSM-Versionen bieten zusätzliche Isolation und Robustheit für Umgebungen mit hoher EMI/RFI-Störung
Hauptmerkmale (Common Features)
- PoE (Power over Ethernet) zur vereinfachten Verkabelung
- Integrierter Modbus TCP Gateway Mode (RTU ↔ TCP/UDP)
- Watchdog-Timer für sichere Betriebsbedingungen
- LAN-Bypass für Netzwerk-Kontinuität auch im ausgeschalteten Zustand
- Benutzerprogrammierbare Firmware für Edge-Logik, Datenfilterung oder benutzerdefinierte Protokolle
PPDS-700 Serie – Produktübersicht
| Modell | RS-232 | RS-485 | RS-422/485 | DI/DO | Ethernet |
|---|---|---|---|---|---|
| PPDS-720(D)-MTCP | 1 | 1 | – | – | 10/100 M |
| PPDS-721(D)-MTCP | 1 | 1 | – | 6/7 | 10/100 M |

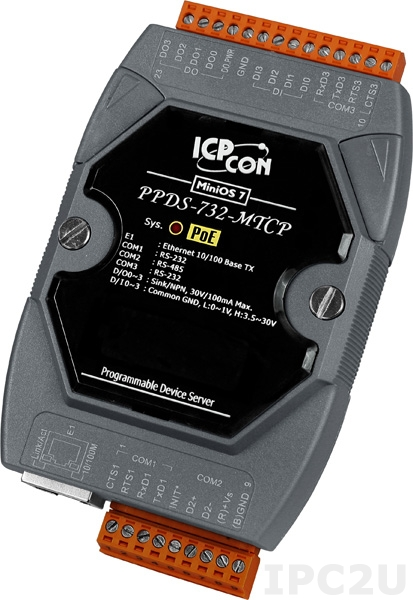

| PPDS-732(D)-MTCP | 2 | 1 | – | 4/4 | 10/100 M |
| PPDS-734(D)-MTCP | 1 | 1 | 1 | 4/4 | 10/100 M |
| PPDS-742(D)-MTCP | 3 | 1 | – | – | 10/100 M |
| PPDS-743(D)-MTCP | 3 | 1 | – | 4/4 | 10/100 M |
| PPDS-752(D)-MTCP | 4 | 1 | – | – | 10/100 M |
| PPDS-755(D)-MTCP | 1 | 4 | – | – | 10/100 M |

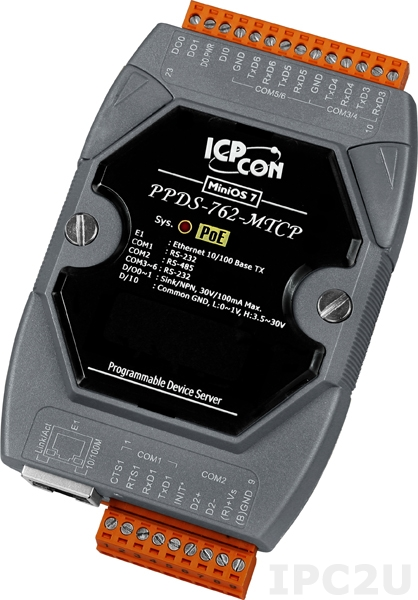

| PPDS-762(D)-MTCP | 5 | 1 | – | 1/2 | 10/100 M |
| PPDS-782(D)-MTCP | 7 | 1 | – | – | 10/100 M |

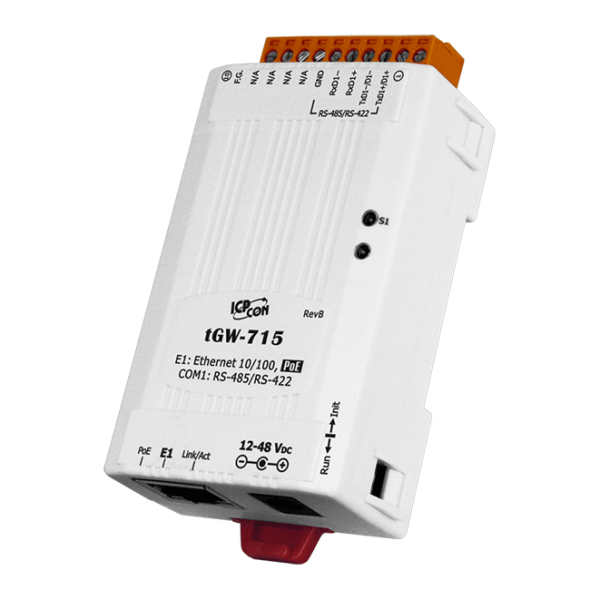

tGW Modbus Gateway
Die tGW Modbus Gateway Serie besteht aus kompakten, dedizierten Protokoll-Bridges, die Modbus TCP/UDP auf Modbus RTU/ASCII über serielle Schnittstellen (RS-232/422/485) abbilden. Sie sind für den Feldeinsatz in engen Installationen konzipiert, bei denen minimale Hardware und einfache Integration im Vordergrund stehen.
Eigenschaften
- Kompaktes Gateway für reines Modbus-Mapping
- PoE-Unterstützung bei ausgewählten Modellen
- LAN-Bypass / 2-Port Ethernet-Switch bei bestimmten Varianten
- Ausgelegt für industrielle Umgebungen (DIN-Rail, Watchdog, Status-LEDs)
GW-2200 Modbus Gateway
Die GW-2200 Serie bietet modulare Modbus TCP ↔ Modbus RTU/ASCII Gateways mit mehreren seriellen Ports und integriertem Ethernet-Switch inklusive LAN-Bypass. Sie eignet sich besonders für Anwendungen, bei denen mehrere RS-485-Netzwerke oder gemischte serielle Schnittstellen zentral angebunden werden sollen.
GW-2200 Serie – Produktübersicht
| Modell (isoliert) | Ethernet | RS-232 | RS-422 | RS-485 | COM1 | COM2 | COM3 |
|---|---|---|---|---|---|---|---|
| GW-2212i | 2-Port Switch, 10/100M | 1 | – | – | 5-wire RS-232 | – | – |
| GW-2222i | 2-Port Switch, 10/100M | 2 | – | – | 5-wire RS-232 | – | – |
| GW-2232i | 2-Port Switch, 10/100M | 3 | – | – | 5-wire RS-232 | – | – |

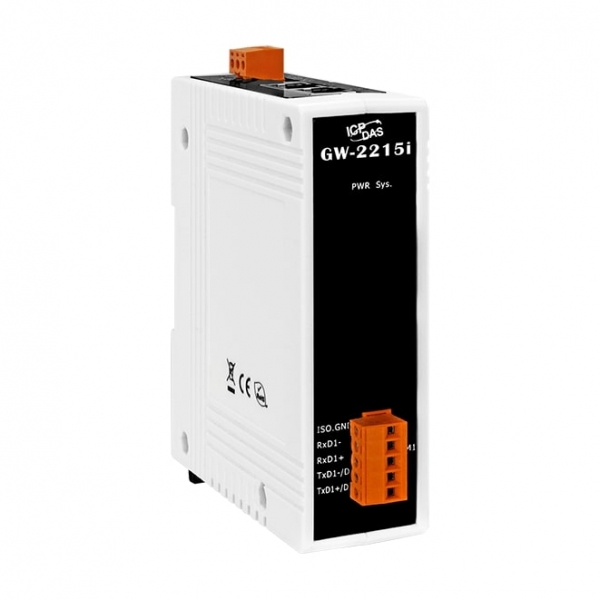

| GW-2215i | 2-Port Switch, 10/100M | – | 1 | 2-wire RS-485 | 4-wire RS-422 | – | – |
| GW-2225i | 2-Port Switch, 10/100M | – | 2 | 2-wire RS-485 | 4-wire RS-422 | – | – |

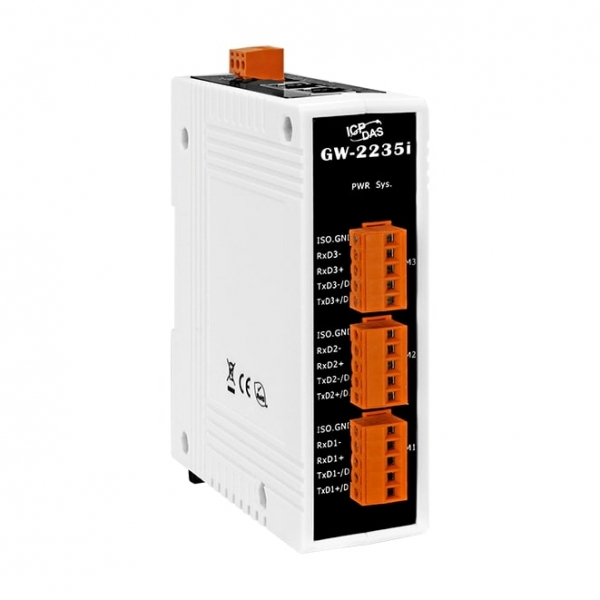

| GW-2235i | 2-Port Switch, 10/100M | – | 3 | 2-wire RS-485 | 4-wire RS-422 | – | – |

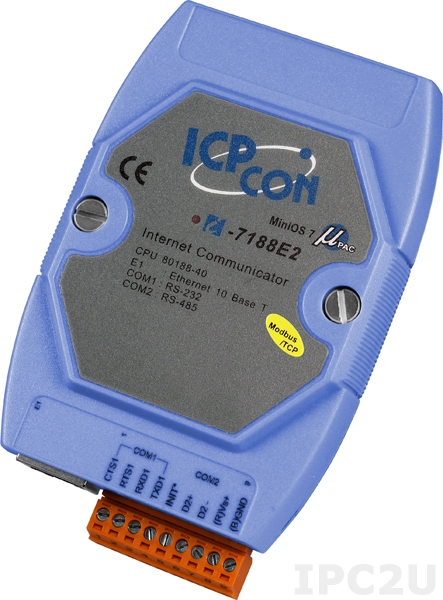

uPAC-7186 / I-7188 Modbus Gateway
Die uPAC-7186 und I-7188 Serien sind programmierbare Modbus Gateways bzw. Controller auf Basis von MiniOS7, die embedded logic mit Protokoll-Gateway-Funktionalität kombinieren. Sie können sowohl als klassische Modbus TCP ↔ RTU/ASCII Gateways als auch als flexible PACs eingesetzt werden.
uPAC-7186E Serie – Produktübersicht
| Modell | CPU | SRAM | Flash | EEPROM | Ethernet | RS-232/RS-485 | I/O Expand | 7-Seg. Display | PoE |
|---|---|---|---|---|---|---|---|---|---|

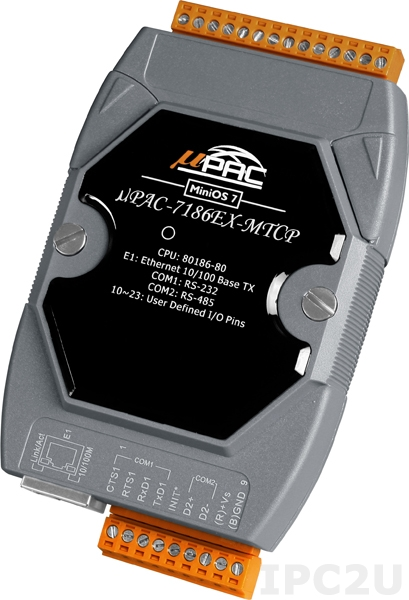

| uPAC-7186EX-MTCP | 80186, 80 MHz | 512 KB | 512 KB | 16 KB | 1 | 2 | X-board | – | – |
| uPAC-7186EXD-MTCP | 80186, 80 MHz | 512 KB | 512 KB | 16 KB | 1 | 2 | X-board | Ja | – |
| uPAC-7186PEX-MTCP | 80186, 80 MHz | 512 KB | 512 KB | 16 KB | 1 | 2 | X-board | – | Ja |
| uPAC-7186PEXD-MTCP | 80186, 80 MHz | 512 KB | 512 KB | 16 KB | 1 | 2 | X-board | Ja | Ja |

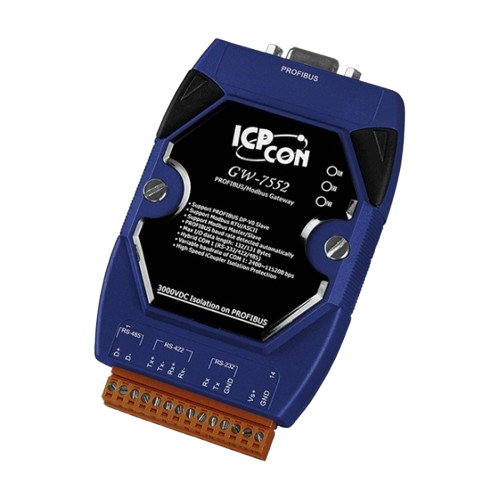

Fieldbus Gateway
Fieldbus Gateways sind vielseitige Protokoll-Converter, die Modbus-basierte Systeme mit einer Vielzahl industrieller Fieldbus- und Ethernet-Protokolle verbinden, darunter PROFIBUS, PROFINET, EtherNet/IP, EtherCAT, CANopen, DeviceNet, BACnet, M-Bus, HART und J1939. Sie ermöglichen eine nahtlose Kommunikation zwischen PLCs, SCADA-Systemen und heterogenen Feldgeräten.
GW-2500 Modbus Security Gateway
Die GW-2500 Serie ist eine sicherheitsorientierte Modbus Gateway-Plattform für moderne OT-Netzwerke. Sie bietet erweiterte Security-Features wie verschlüsselte Kommunikation, HTTPS Web Management, SNMPv3, Role-Based Access Control sowie LAN-Bypass für hohe Verfügbarkeit in industriellen Anwendungen.
