PLANET Technology führt den ISW-504PT ein – einen für den DIN‑Schienenbetrieb ausgelegten, industrietauglichen unmanaged Fast Ethernet PoE+ Switch, der für zuverlässige Strom- und Datenübertragung in anspruchsvollen IIoT‑ und Automatisierungsumgebungen konzipiert ist.
Welche Full PoE+ Leistung bietet das kompakte, gehärtete Design?

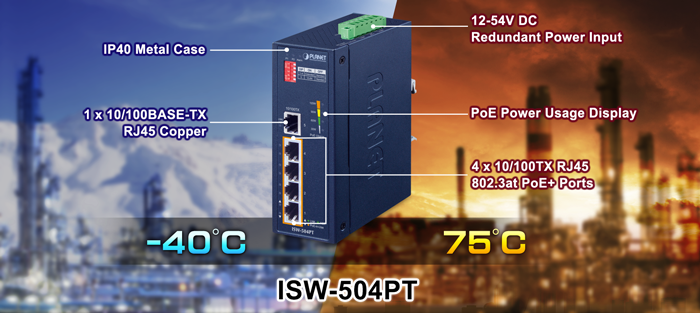

Der ISW-504PT bietet vier IEEE 802.3at PoE+ 10/100BASE‑TX Ports sowie einen Fast‑Ethernet Uplink Port und stellt insgesamt bis zu 120 Watt PoE‑Budget zur Verfügung. Der Switch ist „plug‑and‑play“ ausgelegt, erkennt angeschlossene Geräte automatisch und konfiguriert sie für eine schnelle Inbetriebnahme. In einem IP40‑Metallgehäuse mit redundanten Stromversorgungsanschlüssen gebaut, ist der ISW‑504PT für den Dauerbetrieb in einem erweiterten Temperaturbereich von – 40 °C bis + 75 °C geeignet.
Wofür ist er in Industrial IoT und Automatisierung konzipiert?
Ausgerichtet auf Netzwerke des Industrial Internet of Things (IIoT) und Fabrikautomatisierung gewährleistet der ISW‑504PT stabile Stromversorgung und schnelle Datenübertragung. Er unterstützt PROFINET Traffic Pass‑Through mit QoS, was eine priorisierte Übermittlung zeitkritischer Steuerdaten ermöglicht – zur nahtlosen Integration in industrielle Systeme.
Wie funktioniert PROFINET Traffic Prioritization?
Eine neue Funktion zur Verkehrserkennung erlaubt dem ISW‑504PT, PROFINET Frames zu identifizieren und ihnen höhere Priorität zu geben, bevor allgemeiner Ethernet‑Traffic verarbeitet wird – ein wichtiger Vorteil für Echtzeit‑Steuerungs‑ und deterministische Automatisierungsanwendungen.
Welche flexiblen industriellen Stromversorgungen werden unterstützt?

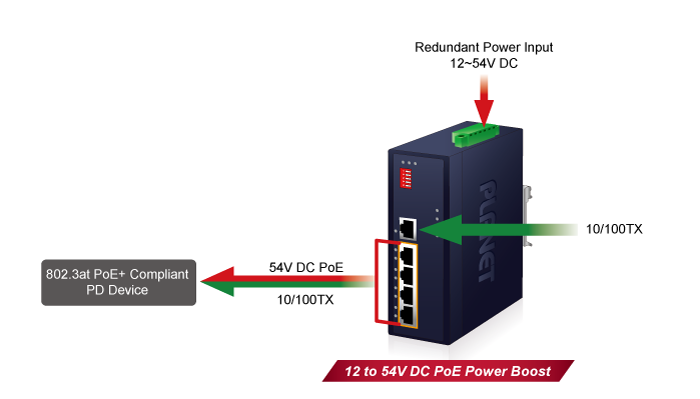

Um verschiedene industrielle Stromquellen zu unterstützen, verwendet der ISW‑504PT eine Boost-Technologie von 12–54 V DC auf 54 V DC, wodurch der Betrieb mit 802.3at PoE+ möglich ist, ohne spezielle Versorgungen. Der große Eingangsbereich und die doppelte/Backup‑Stromversorgung erhöhen die Verfügbarkeit in Transport-, Versorgungs- und Fabrikumgebungen.
Welche Mehrfachbetriebsmodi und Reichweiten‑Modi gibt es?
-
Standardmodus: Normale IEEE 802.3af/at PoE+ Funktion
-
VLAN‑Modus: Portbasierte VLAN-Isolation, um Multicast- oder Broadcast‑Stürme (z. B. von IP-Kameras) einzudämmen
-

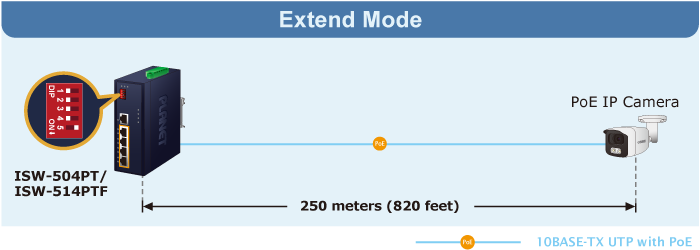

Extend‑Modus: Voll‑Duplex bei 10 Mbps pro Port mit bis zu 25 W PoE über Entfernungen bis zu 250 m – somit wird die 100 m UTP‑Grenze für entfernte Überwachung und Edge‑Geräte überwunden
Wie robust ist das Gerät gebaut?
Das IP40‑Metallgehäuse bietet starke Abwehr gegen elektromagnetische Störungen und Spannungsspitzen, wie sie in Fertigungshallen oder Straßenschränken üblich sind. Das lüfterlose, belüftete Design ermöglicht einen geräuschlosen, wartungsfreien Betrieb. Zusätzlich sorgen erweiterte ESD‑Schutz (± 5 kV) und Überspannungsschutz für zusätzliche Systemstabilität.
Welche Funktionen zur Echtzeit‑PoE‑Leistungsüberwachung sind integriert?
Eine intelligente Anzeige auf der Front zeigt den PoE‑Verbrauch in Stufen von 30 W, 60 W, 90 W und 120 W, sodass Bediener sofort Einblick in die Verteilung der Leistungsaufnahme auf angeschlossene Geräte erhalten.
Wie flexibel ist die Installation?

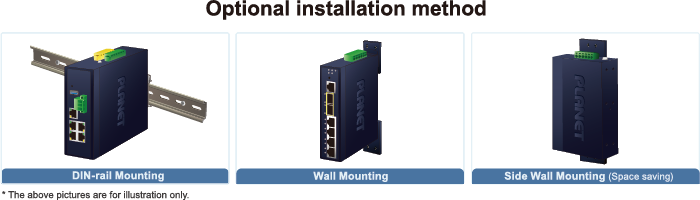

Für kompakte oder platzbeschränkte Standorte ist der ISW-504PT sowohl für DIN‑Rail als auch für ausgelegt, wodurch sich die Integration in Steuer‑ oder Feldgehäuse sowie Rack‑Umgebungen vereinfacht.
