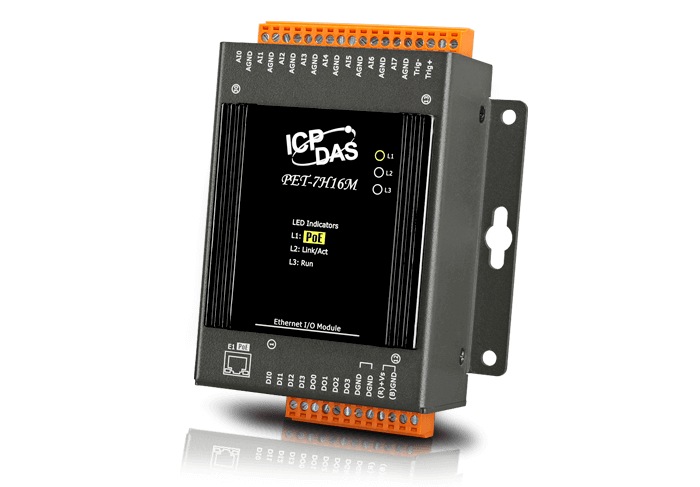

Das Unternehmen ICP DAS hat ein neues Hochgeschwindigkeits-Ethernet-E/A-Modul PET-7H16M mit Unterstützung des Modbus TCP-Protokolls herausgebracht, mit dem bis zu 200.000 Abtastungen pro Sekunde und Kanal erstellt werden können. Das Modul verfügt außerdem über 4 digitale Eingänge und 4 digitale Ausgänge.
Eigenschaften:
- Unterstützung des Modbus TCP-Protokolls
- 8 analoge Eingangskanäle
- +/- mit16 Bit, bis zu 200.000 Samples/s pro Kanal
- Speicher für 30 000 000 Samples, d.h. es können 125 Sekunden (19,6 Sekunden) bei einer Samplingrate von 30kHz (200 kHz) gespeichert und dann gesammelt gesendet bzw. abgefragt werden
- Input-Range Analog-Kanäle: +/- 10 V, +/- 5 V
- Genauigkeit 0,05% FSR (Bereich)
- FIFO-Puffer für 2000 Samples
- Auslöser: Software, extern
- 4 digitale Eingangskanäle
- 4 digitale Ausgangskanäle mit offenem Kollektor
- LabVIEW- und VC-, C# - und VB.NET-API-Unterstützung
- Stromversorgung über PoE oder über Netzteil mit +12 ... + 48 VDC
- Ethernet-Isolierung 1500 VDC und E/A 2500 VDC
- Betriebstemperatur -25 ~ +75 ° C
Analoge Eingangsfunktionen:

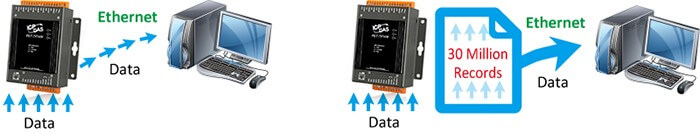

1.) permanente Abfrage von analogen Kanälen mit einer Frequenz von bis zu 30 kHz pro Kanal und die Übertragung an einen PC.
2.) limitiertes Sample mit Übertragung an einen PC mit einer Frequenz von bis zu 200 kHz pro Kanal.
Der Speicher kann bis zu 30.000.000 Samples speichern - das sind 125 Sekunden Daten bei einer Frequenz von 30 kHz und bis zu 19,6 Sekunden bei einer Frequenz von 200 kHz.
Trigger-Modi:
- Software-Trigger - Die Datenmessung startet / endet mit einem Befehl von einem PC
- Externer Trigger für selektive Messung - Die Messung von Daten beginnt / endet nach einem externen elektrischen Signal

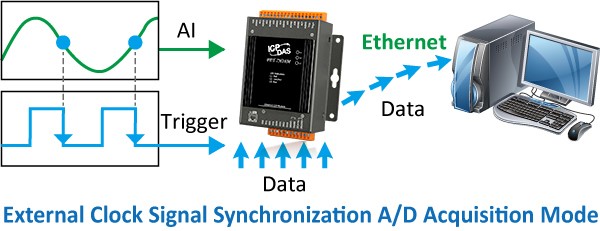

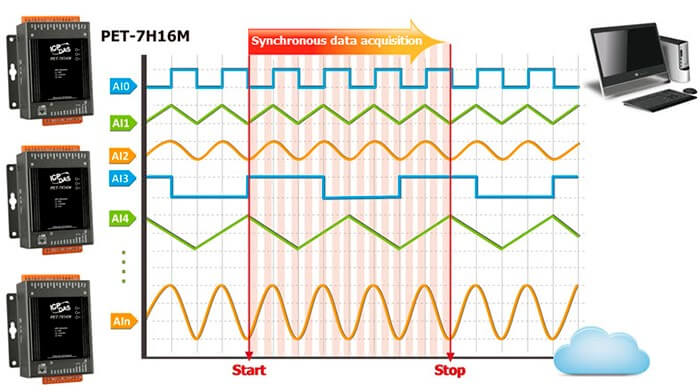

- Externe Trigger-Dauermessung - Die Messung von Daten erfolgt synchron mit einem externen Signal
Funktion der externen Triggerselektivmessung:
Per externem Trigger kann die Abtastung mit einer Frequenz von bis zu 200 kHz gestartet/gestoppt werden:

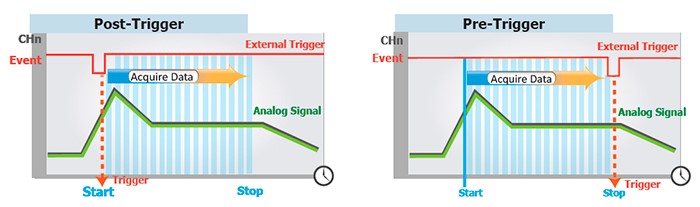

- Pre-Trigger - Das Modul misst und stoppt nach Empfang eines externen Triggers die Messung und sendet Daten an den PC
- Post-Trigger - Das Modul startet die Messung nach Empfang eines externen Triggers
Für die Arbeit mit PET-7H16M werden VC-, C# -, VB.NET-API- und LabVIEW-Toolkit-Bibliotheken bereitgestellt.
Für nähere Informationen lesen Sie bitte das Handbuch und die Spezifikation des PET-7H16M.
