IECS-1116-DO
Industrial EtherCAT Converter Slave I/O module with 16-ch Digital In, 2xRJ45, Anti-Surge, 9-48V DC, -40..+75C operation temperature
- Hersteller:
- Planet Technology Corporation
- EtherCAT:
- Slave
- Gesamtanzahl:
- 16
- Name:
- Planet Technology Corporation
- Ethernet gesamt:
- 2
- EtherCAT:
- Slave
- Gesamtanzahl:
- 16
- Typ:
- Open-Collector
- Eingangsspannung DC:
- 9 ... 48 V
- Energieverbrauch:
- 4 W
- Temperatur:
- -40 ... 75 °C
- Feuchtigkeit:
- 5 ... 95 %
- Temperaturbereich:
- -40 ... 85 °C
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Wall, DIN-Rail mount
- Schutzlevel Gehäuse:
- IP40
- Breite:
- 32 mm
- Höhe:
- 135 mm
- Tiefe:
- 87 mm

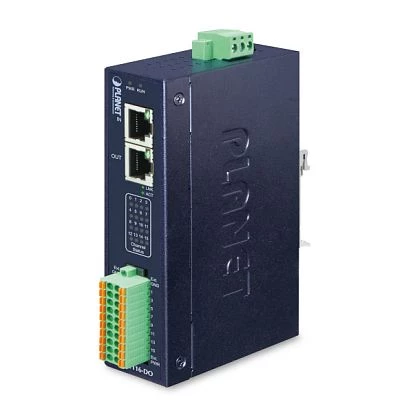

IECS-1116-DO Industrial EtherCAT I/O Slave Modul besitzt Dual RJ45 LAN, 16 Channel Output, Rugged Design, 3750 VDC Isolation
Bei dem IECS-1116-DO handelt es sich um ein industrielles EtherCAT Slave I/O Modul für den Aufbau automatisierter Strukturen, das einen 16 Bit Wet/Dry Digital Output mit optischer Isolierung und Dual LAN RJ45 für die redundante Anbindung an SCADA oder M2M EtherCAT Master Systeme kombiniert.
Das IECS-1116-DO dient als Industrial EtherCAT I/O Gateway, das als robuste Lösung für verteilte Highspeed Automation Systeme eine rasche Installation und übersichtliche Konfiguration für das Monitoring von digitalen Inputs in Echtzeit zur Verfügung steht. Über das EtherCAT Protokoll unterstützt das Industrie-Modul Netzwerke mit bis zu 65.535 unterschiedlichen Devices, die als einfach oder mehrfach redundante Architekturen wie Baum-, Stern- oder Ringtopologie vernetzt werden können. Für eine möglichst unkomplizierte Integration in SCADA und M2M Umgebungen ist das IECS-1116-DO mit diversen Modi wie Distributed Clock (DC) oder SyncManager kompatibel.
Als I/O besitzt das IECS-1116-DO Dual BASE-TX Ethernet LAN, das eine redundante und verzweigte Anbindung an Netzwerke über die RJ45 Schnittstellen oder eine Schaltung als Bussystem in Linie mittels Daisy Chain ermöglicht. Der digitale 16 Channel Output erfolgt über ein frontales Terminal und erlaubt eine übersichtliche und einzeln isolierte Verdrahtung von Aktoren wie zum Beispiel Motoren, Relays oder externe Schaltkreise. Für eine maximale Sicherheit der angeschlossenen IECS-1116-DO Devices besitzen alle Ausgänge eine elektrische Isolation für bis zu 3.75 Kilovolt VDC Spannung, die das Automation System vor Stromspitzen oder induktiven Ladungen schützen.
Das IECS-1116-DO verwendet ein kompaktes und robustes Design, das eine raumsparende Montage etwa über DIN-Rail Hutschiene in harschen Umgebungen erlaubt. Für die Energieversorgung toleriert das EtherCAT I/O Modul eine sehr flexible Eingangsspannung von 9 VDC bis 48 VDC, um eine maximale Stabilität selbst bei instabiler Stromversorgung zu gewährleisten. Durch einen sehr weiten Temperaturbereich von -40° Celsius bis +75° Celsius bietet sich der IECS-1116-DO ebenfalls für eine Montage in Außenbereichen und anderen harschen Umgebungen an. Zu den wichtigsten Einsatzgebieten des robusten EtherCAT Slave Devices gehören die industrielle und gewerbliche Automation von Prozessen, aber auch Steuersysteme etwa im öffentlichen Raum wie zum Beispiel Traffic Management.
Größe
Gewicht
Bruttogewicht: 0.5 kgNettogewicht: 0.2 kg
