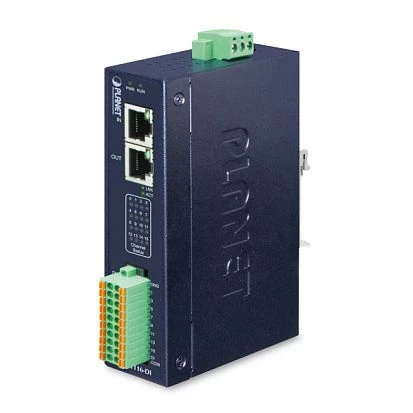

IECS-1116-DI
Industrial EtherCAT Converter Slave I/O module with 16-ch Digital Out, 2xRJ45, Anti-Surge, 9-48V DC, -40..+75C operation temperature
- Hersteller:
- Planet Technology Corporation
- EtherCAT:
- Slave
- Gesamtanzahl:
- 16
- Name:
- Planet Technology Corporation
- Ethernet gesamt:
- 2
- EtherCAT:
- Slave
- Gesamtanzahl:
- 16
- Typ:
- Dry contact (Wet (sink/source) / Dry (source))
- Isolierter Digital-Eingang:
- 3750 V
- Eingangsspannung DC:
- 9 ... 48 V
- Energieverbrauch:
- 4 W
- Temperatur:
- -40 ... 75 °C
- Feuchtigkeit:
- 5 ... 95 %
- Temperaturbereich:
- -40 ... 85 °C
- Gehäuse:
- Metallgehäuse
- Einbaumöglichkeit:
- Wall, DIN-Rail mount
- Schutzlevel Gehäuse:
- IP40
- Breite:
- 32 mm
- Höhe:
- 135 mm
- Tiefe:
- 87 mm
IECS-1116-DI EtherCAT Slave I/O Moudul unterstützt bis 16 EtherCAT Input Clients, RJ45 Daisy Chain, DC Clock, 3750 VDC Isolation
Das Industrial EtherCAT Slave I/O Modul IECS-1116-DI ermöglicht den unkomplizierten und übersichtlichen Aufbau automatisierter Prozesse und stellt zu diesem Zweck 16 isolierte Input Channels für EtherCAT Slave Devices in einem robusten Design zur Verfügung, das sich für die kompakte Montage zum Beispiel auf Din RAIL Hutschienen und in Schaltschränken eignet.
Mit dem IECS-1116-DI lassen sich bis zu 16 Input Slave Client in automatisierte SCADA Umgebungen einbinden und über das EtherCAT Protokoll in Echtzeit ansteuern. Die maximale Anzahl der an das Netzwerk angeschlossenen Devices beträgt bis zu 65.535 Endgeräte, die beliebig aus Input Channels und mit Hilfe des EtherCAT Slave Output Modul IECS-1116-DO aus Ausgängen zusammengestellt werden können. Eine Verbindung zahlreicher Module ist über RJ45 Daisy Chain mit lediglich einem Anschluss an die EtherCAT Master Unit möglich, so dass sich die Kombination aus IECS-1116-DI und IECS-1116-DO optimal für aufwendige Automatisierung auf kleinem Raum und mit minimalem Aufwand anbietet.
Als I/O nutzt das IECS-1116-DI Isolated Input Modul RJ45 Dual LAN als Interface für das Bussystem und Terminal Konnektoren als Schnittstellen zur Energieversorgung und den Input Channels. Über LED Statusanzeigen gibt das Rugged Industrial Modul den aktuellen Betriebszustand für jeden Kanal aus, um eine einfache, rasche Installation und Fehlersuche zu gewährleisten. Über die Unterstützung für EtherCAT Distributed Clock (DC) für Anwendungen in Echtzeit und die integrierte Synchronisierung der Zeitstempel inklusive der Intervalle zwischen ein- und ausgehenden Datenframes ermöglicht das IECS-1116-DI extrem niedrige Latenzen von weniger als 1 us zwischen verschiedenen Slave Modulen.
Für einen ausfallsicheren Betrieb unter widrigen Bedingungen verwendet das IECS-1116-DI ein robustes und lüfterloses Design ohne mechanische Verschleißteile und toleriert einen weiten Temperaturbereich von -40° Celsius bis +75° Celsius. Alle Digital Input Channels sind optisch gegen Spannungen bis zu 3750 VDC isoliert, um das Industrial Modul und sensible Peripherie vor Lastspitzen zu schützen. Das IECS-1116-DI eignet sich für unterschiedliche Input Devices wie Schalter, Sensoren oder Messgeräte und bietet sich als zuverlässige und flexible EtherCAT Lösung in verschiedenen Anwendungen wie Smart Factories und konventionelle industrielle Produktion, Gebäudeautomatisierung oder Maschinen- und Anlagenbau an.
Größe
Gewicht
Bruttogewicht: 0.5 kgNettogewicht: 0.2 kg
