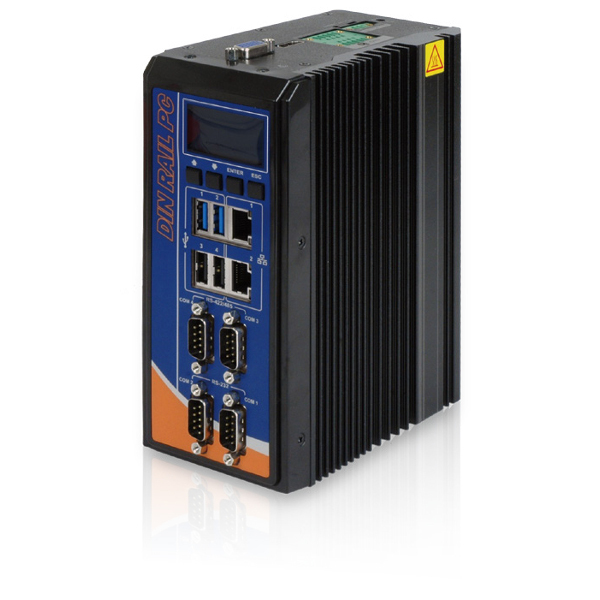

DRPC-120-QGW-E5-LED/4G-R10
Embedded Server, Intel Atom E3845 1.91 GHz, 4GB DDR3L, mSATA with pre-installed QTS OS System, 2xGbit LAN, 2xRS232, 2xRS422/485, HDMI, VGA, 4xUSB, 4xDI/4xDO, IEI iRIS-2400 (optional), LED Indicator, 9..+30V DC-In
- Hersteller:
- IEI
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- DIN-Rail mount
- Installierter Prozessor:
- Intel Atom E3845
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Windows Embedded Standard 7, Windows 8
- Temperatur:
- -20 ... 60 °C
Spezifikationen
Aufbau
- Gehäuse:
- Aluminiumgehäuse
- Einbaumöglichkeit:
- DIN-Rail mount
CPU
- Installierter Prozessor:
- Intel Atom E3845
- Frequenz:
- 1.91 GHz
Speicher
- Speichertyp:
- DDR3L
- Standard Onboard Speicher:
- 4 GB
Netzwerk Adapter
- Controller Typ:
- Intel I211, Intel i210 10/100/1000 Mbps
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 2
- RS-232 mit Isolierung:
- 3000 V
- RS-422/485:
- 2
- RS-422/485 mit Isolierung:
- 3000 V
- USB gesamt:
- 4
- USB 2.0:
- 2
- USB 3.0:
- 2
Digital Eingang / Ausgang
- Gesamtanzahl:
- 8
- Eingang:
- 4
- Ausgang:
- 4
Speichermedium
- mSATA Unterstützung:
- Yes
- Kapazität vorinstallierte mSATA:
- 32 GB
Steckplätze
- Mini-PCIe/Mini Card:
- 2 (1 x Half-size, 1 x Full-size)
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 4xDB9, DB15 VGA, HDMI, 2xRJ45, 4xUSB, DC Input
Systemleistung
- Eingangsspannung DC:
- 9 ... 30 V
Software
- Betriebssystemkompatibilität:
- Windows Embedded Standard 7, Windows 8
Maße und Gewicht
- Breite:
- 74.08 mm
- Höhe:
- 140 mm
- Tiefe:
- 171.5 mm
Betriebsbedingungen
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 5 ... 95 %
Normen und Zertifikate
- Zertifizierungen:
- CE, FCC
Hersteller
- Name:
- IEI
Produktbeschreibung
DRPC-120-QGW DIN Rail Embedded PC besitzt Intel Atom E3845 CPU, 2xMini PCIe, bis 8 GB DDR3L RAM, 4xIsolated COM, Display
Mit dem DRPC-120-QGW steht dem Anwender eine leistungsfähige und flexible Antwort auf den wachsenden Bedarf an effizienten und leistungsfähigen Embedded Systemen mit der Möglichkeit zur Montage auf DIN Rail Hutschienen zur Verfügung. Dabei liegt ein besonderer Fokus auf die Benutzerfreundlichkeit, die über ein programmierbares OLED Display und eine schnelle, unkomplizierte Installationen von Hardware wie SSD, RAM oder Mini PCIe Extension Cards erreicht wird.
Wie viele Embedded Devices mit einem lüfterlosen Design und hohen Ressourcen für On-Demand Anwendungen nutzt der DRPC-120-QGW einen Intel Atom E3845 Prozessor mit einer 22 nm Quad Core Architektur und einer Taktfrequenz von bis zu 1.91 GHz. Der SoC CPU unterstützt einen Arbeitsspeicher von maximal 8 GB RAM, der auf einer einzelnen Bank für DDR3 SO-DIMM Module sitzt. Als Speichermedien unterstützt der Fanless Embedded Computer eine SATA SSD in einem leicht zugänglichen 2.5'' Drive Bay sowie mSATA über Mini PCIe in Full Size. Zusätzliche Extension Cards finden in einem Steckplatz für Half Size Mini Card Raum.
Für den Betrieb als Headless Embedded Device stellt der DRPC-120-QGW an der Front vier Funktionstasten und ein OLED Display, das über eine API jede gewünschte Information oder die Auswahl unterschiedlicher Menüpunkte anzeigt. Alternativ existiert eine Variante mit Ausgabe des Betriebszustands über 18 LED. Bei beiden bietet sich die Möglichkeit zur grafischen Ausgabe mit einer Auflösung von maximal 1920 x 1200 Bildpunkten über HDMI oder VGA Ausgang. Die vier seriellen Schnittstellen mit jeweils doppelten COM RS232 und RS422/485 verfügen über eine elektrische Isolierung gegen Spannungen bis 3 kV, um das Embedded System und die Peripherie vor Schäden zu schützen. Zu der weiteren nativen I/O zählen unter anderem je zwei USB Ports 3.0 und 2.0, Dual LAN mit Gigabit Ethernet und 8 Bit GPIO.
Der Betrieb unter harschen Bedingungen ist durch einen sehr weiten Temperaturbereich von -20° Celsius bis +60° Celsius und der Einhaltung des militärischen Standards MIL-STD-810F für dauerhafte Vibration gewährleistet. In Verbindung mit dem lüfterlosen Design und der flexiblen Eingangsspannung von 9 Volt bis 30 Volt Gleichstrom bietet sich der DRPC-120-QGW dadurch neben einer Montage in Räumen auch für geschützte Außenstandorte wie etwa Schaltschränke an. Die primären Aufgaben liegen unter anderem in der Automation und der Sensorüberwachung, bei Security Applikationen inklusive Video Surveillance oder als MMI und HMI Terminal beziehungsweise Gateway.
Dokumentation
DRPC-120-QGW-Datasheet (PDF)
Größe
Gewicht
Bruttogewicht: 2.5 kgNettogewicht: 1 kg
