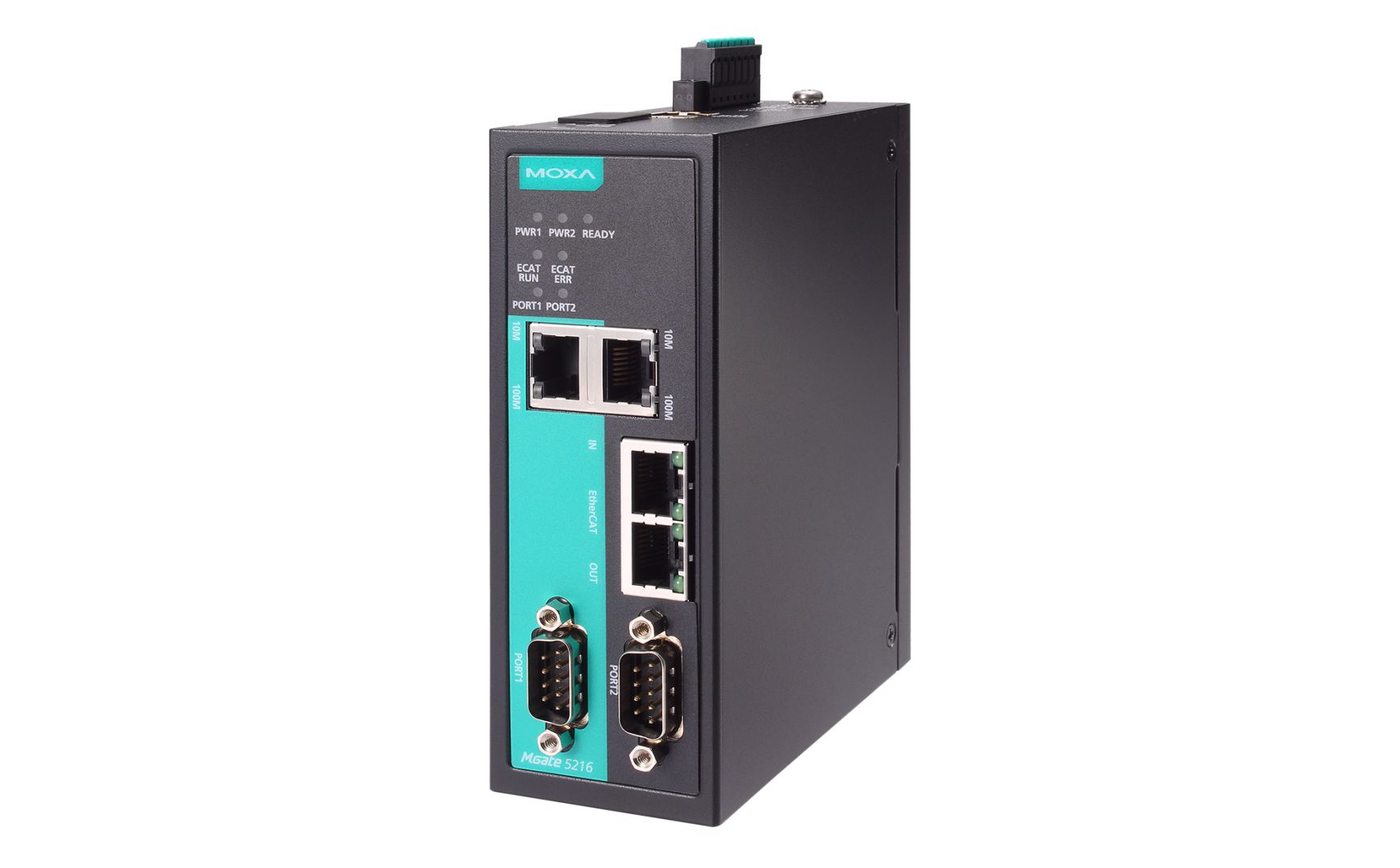

Moxa’s neues MGate 5216 und MGate 5216-T sind zweiportige industrielle Gateways, die eine Datenkonvertierung zwischen Modbus RTU/ASCII und EtherCAT-Protokollen sowie proprietären seriellen Protokollen (unter Verwendung von Micro Python-Programmierung) bieten. Alle Modelle sind in einem robusten Metallgehäuse ausgeführt und unterstützen die Installation auf einer DIN-Schiene oder Wandmontage mit speziellen Befestigungen, die im Lieferumfang enthalten sind.
Warum EtherCAT?
EtherCAT — ist ein Protokoll, das eine Hochgeschwindigkeits-Datenübertragung mit minimaler Latenz ermöglicht und sich daher ideal für den Einsatz in Fertigungssystemen eignet. Das MGate 5216 arbeitet im EtherCAT-Slave-Modus und ermöglicht die Integration von Modbus-fähigen und proprietären Geräten in EtherCAT-Netzwerke ohne komplexe Konfiguration.
Technische Merkmale
- Protokollunterstützung: Das MGate 5216 unterstützt den Betrieb als EtherCAT-Slave sowie als Master auf der Modbus RTU/ASCII-Seite. Das Gerät unterstützt auch die Micro Python-Programmierung für die Arbeit mit proprietären seriellen Protokollen.
- Datenvolumen: die maximale Größe der Ein- und Ausgabedaten beträgt 512 Bytes
- Schutz der RS-232/422/485-Serienports: eingebaute 2 kV-Isolierung bietet zuverlässigen Schutz.
- Einfache Konfiguration: das Gateway wird mit einer benutzerfreundlichen WEB-Oberfläche geliefert. Die Unterstützung der Webkonsole ermöglicht die Fernsteuerung des Geräts, und Verschlüsselungsfunktionen, einschließlich HTTPS, erhöhen die Netzwerksicherheit. Für die Konfiguration über die CLI-Schnittstelle ist auch eine serielle Protokollverbindung vorgesehen.
- Einfache Wartung: MGate 5216 unterstützt Protokolldiagnosen und Verkehrsüberwachung, was besonders während der Installationsphase nützlich ist. Die Diagnosefunktionen ermöglichen es, Probleme zu identifizieren, die durch falsche Softwareparameter verursacht werden, wie z.B. ungültige Slave-IDs oder Registeradressen.
Das neue MGate 5216 verfügt über einen microSD-Kartensteckplatz zum Speichern von Systemprotokollen und Gerätekonfigurationen. Dies vereinfacht die Sicherung und Wiederherstellung von Konfigurationen und erleichtert die Massenkonfiguration und den Austausch von Geräten. Wenn die MicroSD-Karte Konfigurationsdateien enthält, werden diese beim Einschalten des Gateways automatisch angewendet, was die Konfigurationszeit minimiert.
Funktionsweise des Gateways (I/O-Datenzuordnung)
MGate 5216 unterstützt die I/O-Datenzuordnung zur Verwaltung des Datenflusses zwischen Modbus und EtherCAT. Benutzer können zwischen automatischer oder manueller Adresszuweisung wählen. Im automatischen Modus organisiert das Gateway automatisch interne Adressen, beginnend mit Modbus-Befehlen, gefolgt von Befehlen proprietärer serieller Protokolle. Dies gewährleistet einen reibungslosen und transparenten Datenaustausch im Netzwerk.
DoS-Abwehrunterstützung
MGate 5216 verfügt über eine Schutzfunktion gegen Denial-of-Service (DoS)-Angriffe. Die Schutzmaßnahmen umfassen Null Scan, Xmas Scan, SYN/FIN Scan und andere Methoden, die die Stabilität des Systems gefährden könnten. Diese Funktion trägt zur Sicherheit des Netzwerks bei und gewährleistet den reibungslosen Betrieb des Geräts.
Automatische Warnung, E-Mail-Benachrichtigung und SNMP (Trap)
Das MGate 5216-Gateway unterstützt automatische Warnungen, E-Mail-Benachrichtigungen und SNMP (SNMP-Trap). Diese Funktionen bieten Überwachung und rechtzeitige Benachrichtigung des Betreibers über kritische Ereignisse, wie Netzwerkausfälle oder Verbindungsprobleme. Warnungen können an festgelegte E-Mail-Adressen oder über SNMP-Trap zur weiteren Analyse und Diagnose gesendet werden.
Modbus- und EtherCAT-Diagnosefunktionen
MGate 5216 unterstützt Modbus- und EtherCAT-Protokolldiagnosefunktionen, die es ermöglichen, den Datenübertragungsstatus zu überwachen und Informationen zur Fehlerbehebung zu analysieren. Benutzer können den Datenstatus anzeigen, Paketanzahlen überprüfen und analysieren, um potenzielle Fehler zu identifizieren. Die Verkehrsüberwachungsfunktion hilft bei der Identifizierung von Fehlern und falschen Einstellungen in der Konfiguration.
