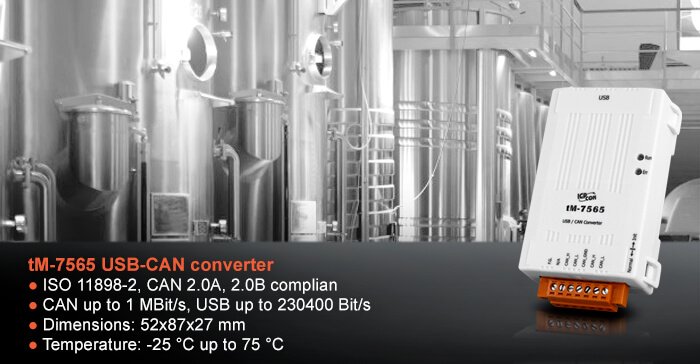

ICP DAS Der Hersteller ICP DAS bietet mit dem tM-7565 einen kleinen Konverter an, der es erlaubt, CAN-Bus kompatible Geräte unkompliziert über USB anzubinden
Hauptmerkmale:
- Entspricht ISO 11898-2 Norm, CAN Spezifikation 2.0A und 2.0B
- CAN baud Raten von 10 Kbit/s bis 1 Mbit/s (user baud rate support)
- USB baud Rate von 110 bit/s bis 230400 bit/s
- Software Puffer für CAN und USB Bus
- Eingebauter 120 Ω Endwiderstand
- Operationsmodi: normal, pair connection mode, listen only mode
- Eingebauter Watchdog Timer
- USB cable powered
- Energieverbauch 1W
- Hutschienenmontage möglich
- Abmessungen: 52x87x27 mm
- Betriebstemperaturbereich von -25°C bis 75oC
Software:

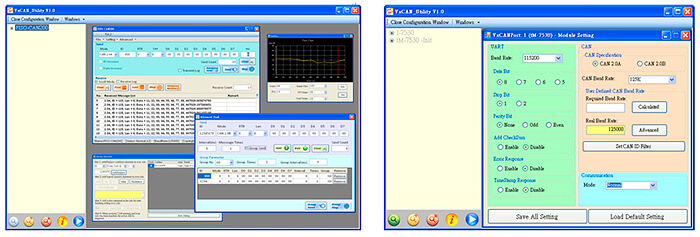

Über einen speziellen Treiber wird in der Windows Systemsteuerung eine „virtuelle CAN-Schnittstelle“ erzeugt, über die das CAN-Gerät einfach angesprochen und gemanagt werden kann.
Vergleichstabelle der CAN-USB-Konverter
| Name | tM-7565 | I-7565 | I-7565-H1 | I-7565-H2 |
|---|---|---|---|---|
| Number of ports | 1 | 1 | 1 | 2 |
| Transceiver | NXP TJA 1042 | 82C250 | NXP TJA 1042 | |
| CAN max. baud rate | 1 Mbit/s | |||
| Terminating resistor | 120 Ω selected by a jumper | |||
| Specification | ISO 11898-2 | |||
| Isolation | DC-DC: 3000 VDC, Optic: 2500 Vrms | |||
| USB interface type | Type B | |||
| USB max. baud rate | 230400 bit/s | 115200 bit/s | 12 Mbit/s | |
| Dimensions (W x H x D) | 52 x 93 x 27 mm | 72 x 118 x 33 mm | ||
| Power consumption: | 1 W | 1,5 W | ||
| Transparent data transmission | Yes | |||
| Listen only mode | Yes | No | ||
| Performance |
CAN to USB: FPS >=520 USB to CAN: FPS >=520 (2.0A@1 Mbit/s, 115200, n, 8, 1) |
CAN to USB: FPS >=338 USB to CAN: FPS >=382 (2.0A@1 Mbit/s, 115200, n, 8, 1) |
FPS: 3000 | |
Für weitere Informationen, bemühen Sie bitte die Betriebsanleitung oder das Datenblatts des Konverters. Gerne steht unser Sales-Team unter sales@ipc2u.de auch für weitere Beratungen zu diesem Thema zur Verfügung.
