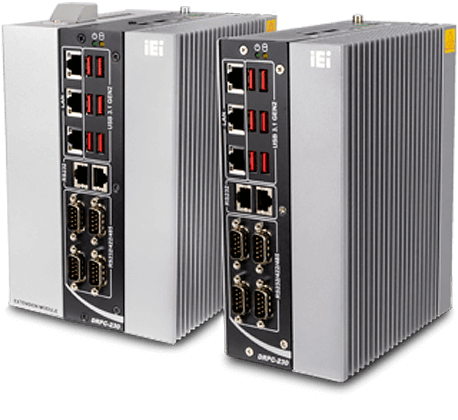

Die Baureihe umfasst 3 Modelle, die auf Intel Whiskey Lake Prozessoren der 8. Generation gebaut sind: DRPC-230-ULT5-i5 und DRPC-230-ULT5-i5/S - Core i5-8365UE und DRPC-230-ULT5-C/S - Celeron 4205U.
Der DRPC-230-ULT5-i5 PC verfügt über einen Full-Size-PCI-Express-x4-Steckplatz, der den Einbau beliebiger PCI-Express-x1-, x2-, x4-Erweiterungskarten ermöglicht. Um beispielsweise die maximale Leistung in Bildverarbeitungssystemen zu erhöhen, können die KI-Beschleuniger Mustang-V100-MX8 und Mustang-V100-MX4 installiert werden, und es kann eine optionale PoE-Netzwerkkarte zum Anschluss von IP-Kameras installiert werden.

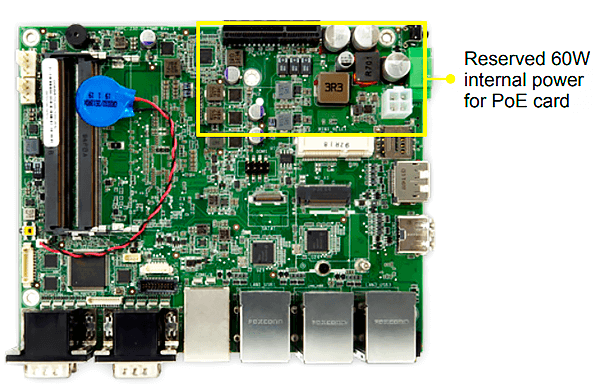

Speziell für die PoE-Netzwerkkarten gibt es einen vierpoligen 12 VDC-Anschluss auf der Hauptplatine, der bis zu 60 W Leistung liefert.
Die vollständige Liste der technischen Daten der Computer der Baureihe DRPC-230-ULT5 finden Sie in der folgenden Tabelle:
| Modell | DRPC-230-ULT5-i5/S | DRPC-230-ULT5-i5 | DRPC-230-ULT5-C/S | |
|---|---|---|---|---|
| Gehäuse | Farbe | Schwarz und Silber | ||
| Abmessungen | 190 x 150 x 81 mm | 190 x 150 x 81 mm | 190 x 150 x 81 mm | |
| Kühlung | Passiv lüfterlos | |||
| Gehäuseausführung | Aluminiumlegierung | |||
| Hauptplatine | CPU | Intel Core i5-8365UE Whiskeylake-U | Intel Celeron 4205U | |
| Chipsatz | SoC | |||
| Speicher | 2x DDR4 2400 Hz SO-DIMM bis zu 32 GB | |||
| Festplatte | SATA | 1x 2.5" SATA 6Gb/s HDD/SSD | ||
| E/A-Schnittstellen | USB 3.2 Gen 2 | 6 | 4 | |
| USB 2.0 | 1 | 2 | ||
| Ethernet | 2x Intel I210 GbE LAN (colay Intel I211), 1x Intel I219 GbE LAN | |||
| COM Port | 4x RS-232/422/485 с AFC (DB9), 2x RS-232 (RJ-45) | |||
| Digital I/O | 8-bit | |||
| Display | 1хHDMI, 1xDP | |||
| Sonstiges |
1x Netzschalter 1x LED-Anzeige der Spannungsversorgung (grün) 1x Rücksetztaste 1x LED-Anzeige der Festplatte (gelb) 1x AT/ATX-Schalter |
|||
| Erweiterung | PCIe Mini | 1x Vollgröße (PCIe/USB 3.0/SATA) | ||
| M.2 | 1x 2230 A-Key | |||
| Backplane |
1x PCIe x4 (Gen3), 1x USB2.0 |
— | ||
| SIM | 1x SIM-Karten-Steckplatz | |||
| Stromversorgung | Anschluss |
3-poliger 12 V ~ 24 VDC-Klemmenblock * Reservierte interne Spannungsversorgung (60 V) |
||
| Stromverbrauch | 12 V, 4.98 A | |||
| Daten | Einbau | DIN-Leiste | ||
| Betriebstemperatur | -20 ~ 60oC | |||
| Lagertemperatur | -40 ~ 85oC | |||
| Vibrationsfestigkeit | 5G nach IEC68-2-27 | |||
| Gewicht (mit/ohne Verpackung) | 2.9 kg / 3.2 kg | 3.2 kg / 3.5 kg | 2.9 kg / 3.2 kg | |
| Watchdog-Zeitgeber | Programmierbar, 1~255 Sek/Min | |||
| Betriebssystem | Unterstützte Betriebssysteme | Microsoft Windows 10, Linux | ||

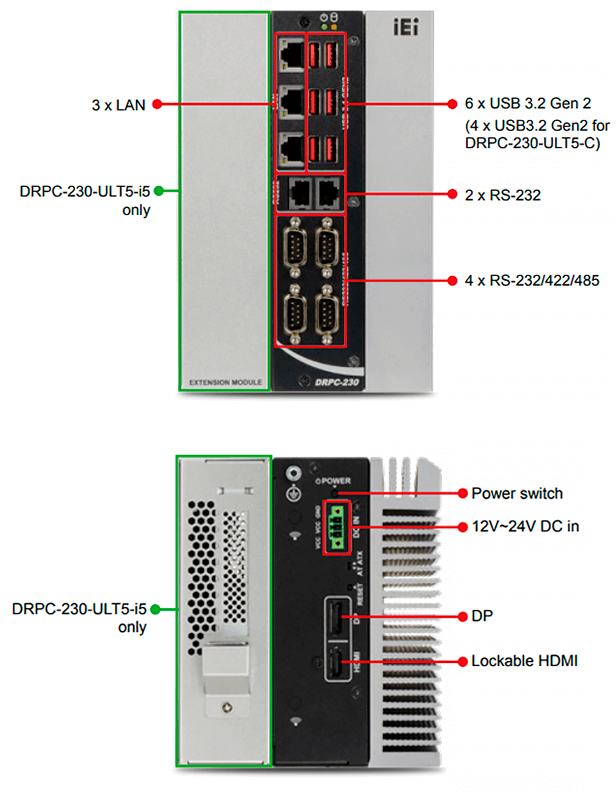

Die Rechnerschränke der Baureihe DRPC-230-ULT5 sind ausgestattet mit:
- 3 RJ-45 Standard-LAN-Anschlüsse
- 4 DB9-Anschlüsse der RS-232/422/485-Schnittstelle
- 2 RJ-45-Anschlüsse der RS-232-Schnittstelle
- 6 USB-A-Schnittstellen zum Anschluss von Peripheriegeräten
- 1 HDMI und 1 DP für Bildausgabe bis zu 4K
- 1 Erweiterungssteckplatz PCIe x4
- Anschluss für 12...24 VDC Spannungsversorgung
- AT/ATX-Betriebsartenschalter
- Ein/Aus-Taste
Die DRPC-230-ULT5-PCs sind mit Microsoft Windows 10 und Linux kompatibel und ermöglichen es, ein Rechensystem zur Lösung einer Vielzahl von Anwendungen in der industriellen Automatisierung zu erstellen.
Die kleinen Abmessungen der DRPC-230-ULT5 PCs erlauben die Unterbringung in engen Raumverhältnissen, und der weite Betriebstemperaturbereich von -20 bis 60oC ermöglicht den Einsatz des PCs in unbeheizten Räumen.
