IPC2U präsentiert eine neue Serie von Industrie Panel PCs mit Intel Core i5-1135G7 Tiger Lake Prozessoren. Zusätzlich zur hochaktuellen CPU bieten die PPCs noch weitere spannende Funktionen.
Die M-Serie ist als zeitgemäße HMI (Human Machine Interface)-Lösung konzipiert. Unter HMI ist in diesem Fall eine flexible, PPC-basierte Lösung mit hinreichender Funktionsbreite für den Einsatz als Steuer- und Anzeigeeinheit innerhalb eines Automatisierungssystems zu verstehen, die jedoch auch für eine Fülle weitergehender Anwendungsbereiche einsetzbar ist, die über den Funktionsumfang einer klassischen Bedienkonsole hinausgehen.
Die PPCs haben die folgenden Bezeichnungen erhalten: R12ITWS-MHM2, R15ITWS-MHC3, R17ITWS-MHM1, R19ITWS-MHA1, W22ITWS-MHA3 und W24ITWS-MHA2.

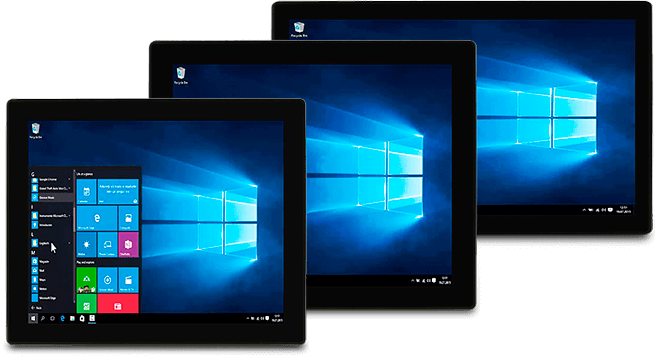

Die PPCs unterscheiden sich dabei ausschließlich in den Spezifikationen der Bildschirme (Diagonale, Auflösung, Helligkeit, Kontrast etc.), der Rest der Hardware ist identisch. Dieses ist dem modularen Konzept der PPCs geschuldet, bei dem ein innerhalb der Serie identisches Rechnermodul über einen Spezialanschluss mit dem Bildschirm verbunden wird. Somit kann bei einem Defekt nur die betroffene Einheit (Rechen- oder Bildschirmmodul) getauscht und der Rest der Hardware beibehalten werden. Auch ist es zur Investitionssicherung möglich, bei einem späteren Wechsel auf eine andere Bildschirmgröße, die Rechnermodule weiter zu verwenden. Es werden hierbei Bildschirmgrößen von 12" bis 23,8" angeboten.
Das Rechnermodul bietet einen einfachen Zugriff auf die wichtigsten Elemente, wie Arbeitsspeicher, Massenspeicher und die Erweiterungssteckplätze. Jede dieser Komponenten kann bei Bedarf einfach und unkompliziert ausgetauscht werden.
Das Display ist flach und ohne überstehenden Rahmen und bietet die Schutzklasse IP65, die die Front unempfindlich gegen Strahlwasser (z.B. zur Reinigung) macht. Das taktile Eingabe-/Ausgabegerät ist bei allen Modellen ein kapazitiver Multi-Touch-Bildschirm.
| Bezeichnung | R12ITWS-MHM2 | R15ITWS-MHC3 | R17ITWS-MHM1 | R19ITWS-MHA1 | W22ITWS-MHA3 | W24ITWS-MHA2 |
|---|---|---|---|---|---|---|
| Diagonale | 12.1” | 15” | 17” | 19” | 21.5” | 23.8” |
| Auflösung | 1024x768 | 1280x1024 | 1920x1080 | |||
| Helligkeit, cd/m2 | 500 | 300 | 350 | 400 | 250 | |
| Kontrast | 700:1 | 2000:1 | 1000:1 | 3000:1 | ||
| Schutzgrad | IP65-geschützte Frontplatte | |||||
| Typ des Touchscreens | Kapazitiver Multi-Touch-Bildschirm | |||||
| Prozessor | Intel Core i5-1135G7, getaktet mit 2,4GHz | |||||
| Speicher | 4GB DDR4, bis zu max. 32GB | |||||
| Festplatte | M.2 2280 SSD 64GB NVMe | |||||
| Schnittstellen | 2xRS-232/422/485, 4xUSB 3.2, 2xGbE LAN, HDMI, Display Port, Audio | |||||
| Stromversorgung | 9V~29V DC, AC-DC-Netzteil mitgeliefert | |||||
| Betriebstemperatur | 0~50°C | |||||

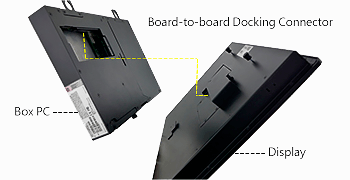

Modularer Aufbau Bildschirm + Recheneinheit

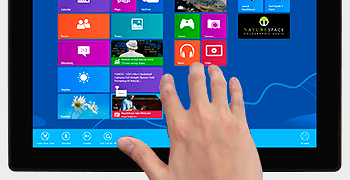

Der kapazitive Multitouch-Touchscreen ist kratzfest und resistent gegen Reinigungsflüssigkeiten

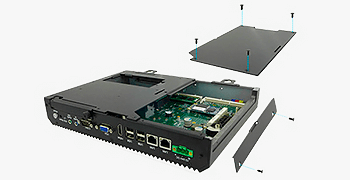

Grundkomponenten können bei Bedarf schnell und einfach ausgetauscht werden

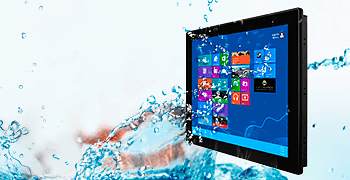

Staub- und feuchtigkeitsresistentes Frontpanel gem. IP65

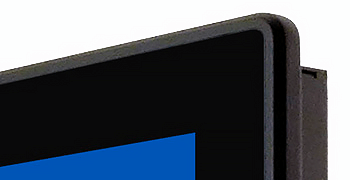

Elegantes und modernes Außendesign in Verbindung
mit einem absolut flachen Bildschirm
Die HMI-Panel-PCs der M-Serie von Winmate gehören zu den ersten industriellen Panel-Lösungen mit Prozessoren der Intel Core Tiger Lake-Generation. Der Trend, dass Industrie-PCs 2-3 Jahre hinter ihren Pendants im Consumer-Segment zurückbleiben, gehört somit endgültig der Vergangenheit an.
Für weiterführende Informationen oder Bestellungen wenden Sie sich am besten an unser Sales Team via e-Mail: sales@ipc2u.de oder kontaktieren Sie uns direkt per Telefon: +49 (0)511 807 259 0
