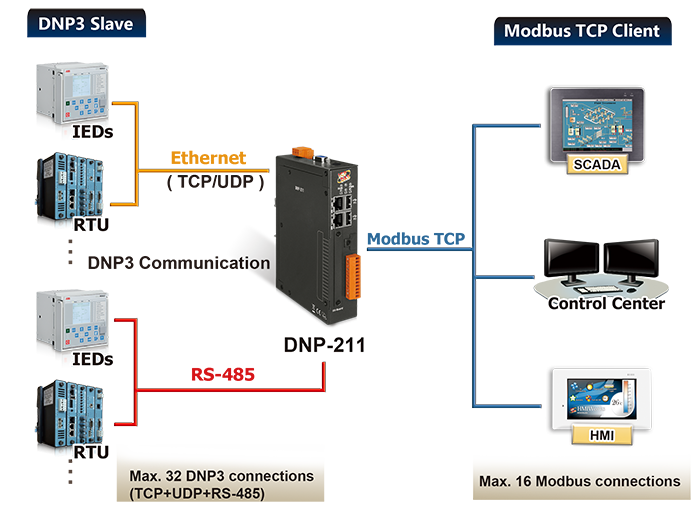

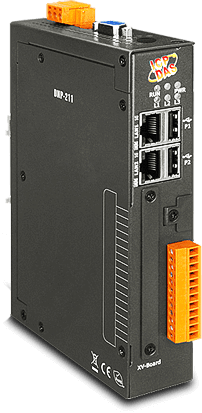

ICP DAS präsentiert das DNP-211 Gateway zur Umwandlung des DNP3-Protokolls in Modbus TCP. Das DNP-211 Gateway ermöglicht dem Controller in einem Modbus-TCP-Netzwerk, bis zu 32 DNP3-Außenstationen über TCP, UDP und RS-485 abzufragen. Bis zu 16 Modbus-TCP-Clients können Daten auf der übergeordneten Ebene über das Gateway empfangen.
DNP3 (Distributed Network Protocol 3 oder das Verteilte Netzwerkprotokoll 3) ist ein Protokoll für Kommunikation zwischen den Komponenten von automatisierten Prozessleitsystemen (APCS). Das DNP3-Protokoll wird als allgemeine Kommunikationsmethode zwischen SCADA-System, Master-Station, Fernendgeräten (RTUs) und intelligente Elektronik (IEDs) in Industriegebieten wie Energiewirtschaft und Wasseraufbereitung verwendet.
Haupteigenschaften des DNP-211-Gateways:
| Bezeichnung | DNP-211 |
|---|---|
| Modbus |
Rolle des Modbus-TCP-Servers Funktionen: 1, 2, 3, 4, 15, 16 Anschluss von bis zu 16 Modbus-TCP-Clients |
| DNP3 |
Rolle des DNP3-Masters Gruppen: 1, 10, 12, 20, 30, 40, 41 Anschluss von bis zu 32 DNP3-Außenstationen über TCP, UDP und seriellen Verbindungen Unterstützung von Datenpunkten: DI: 8192 DO: 8192 Zählung: 2048 AI: 2048 AO: 2048 |
| Ethernet | 2x 10/100/1000-basierter Tx |
| COM |
2x RS-485 1x RS-232 |
| Stromversorgung | +12 bis +48 V Gleichspannung |
| Verbrauch | 4.8 W |
| Abmessungen | 35 x 167 x 119 mm |
| Gehäusewerkstoff | Metall |
| Betriebstemperatur | -25℃…+75C |
Für weiterführende Informationen oder Bestellungen wenden Sie sich am besten an unser Sales Team via e-Mail: sales@ipc2u.de oder kontaktieren Sie uns direkt per Telefon: +49 (0)511 807 259 0
