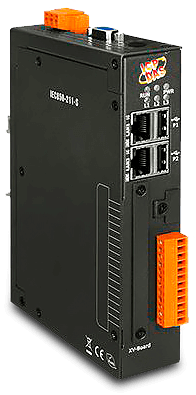

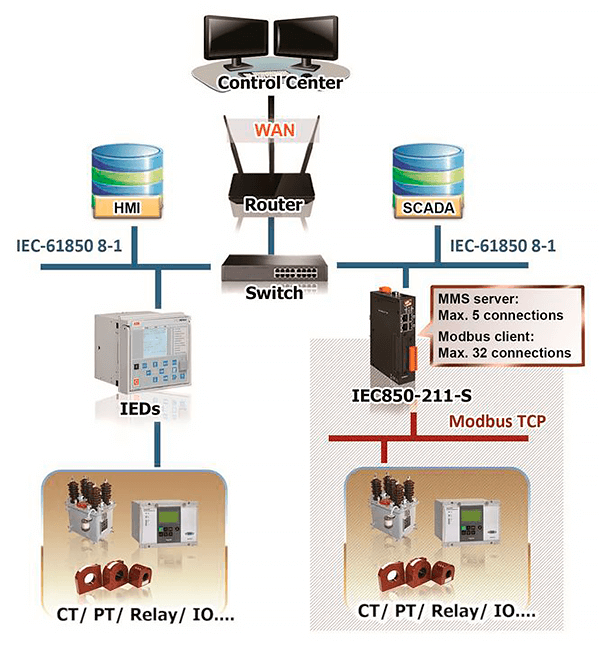

IPC2U als Ihr langjähriger Partner im Bereich der Kommunikationstechnik in der Automatisierungsbranche, stellt hier einen Protokollumsetzer zum Einsatz in Umspannwerken oder Trafostationen vor. Unser Partner ICP DAS hat hierfür ein IEC850-211-S-Protokoll-Gateway entwickelt, das es einem MMS-IEC-61850-Client ermöglicht, als Modbus-TCP-Client auf ein Modbus-TCP-Netzwerk zuzugreifen.
Modbus-TCP wird häufig in der industriellen Automatisierungstechnik verwendet, um Ethernet-Geräte wie SPS, E/A-Module und Gateways mit anderen einfachen Bussen und Netzwerken zu verbinden.
IEC 61850 ist ein internationaler Standard, der Kommunikationsprotokolle für Geräte in der Schutz- und Leittechnik in elektrischen Schaltanlagen der Mittel- und Hochspannungstechnik (z.B. in Umspannwerken) definiert. Dieser Standard dient dazu, Anforderungen zu vereinheitlichen und die Interoperabilität zwischen IEDs verschiedener Hersteller herzustellen. Die Norm 61850 unterstützt den Betrieb in TCP/IP-Netzen und lokalen Netzen einer Unterstation unter Verwendung vom Hochgeschwindigkeits-Ethernet.
Das IEC850-211-S Gateway unterstützt Logiccal Node GGIO und Data Object Ind, Intin, SPCSO, ISCSO. Es unterstützt zudem Data Set und Unbuffered Report Funktionen zum Datenaustausch mit dem Client. Das Gateway kann über ein Dienstprogramm konfiguriert werden.
Eigenschaften des Gateways IEC850-211-S:
- Es ermöglicht, Modbus-Register über IEC-61850 Befehle zu lesen und zu beschreiben
- Es unterstützt Logical Node GGIO und Data Object Ind, IntIn, SPCSO, ISCSO
- Es unterstützt die Modbus-Funktionskodes 1, 2, 3, 4, 5, 6
- Anbindung von bis zu 32 Modbus-TCP-Servern und bis zu 5IEC-61850 Clients
- Unterstützt 9600 Modbus-Register
Für weiterführende Informationen oder Bestellungen wenden Sie sich am besten an unser Sales Team via e-Mail: sales@ipc2u.de oder kontaktieren Sie uns direkt per Telefon: +49 (0)511 807 259 0
