EtherCAT und seine Bedeutung in der Industrieautomation
EtherCAT (Ethernet for Control Automation Technology) ist ein Hochgeschwindigkeits-Industrieprotokoll, das für Echtzeitsysteme entwickelt wurde. Es bietet minimale Latenz bei der Datenübertragung, umfangreiche Topologie-Möglichkeiten und ein hohes Maß an Zuverlässigkeit, was es in der Industrieautomation, Robotik und Steuerungssystemen unverzichtbar macht. Moderne Industrieunternehmen streben nach Flexibilität, Skalierbarkeit und Fehlertoleranz. Deshalb spielen EtherCAT-Geräte wie der EJS-08 und EJS-08-T eine Schlüsselrolle beim Aufbau effizienter und zuverlässiger Steuerungsnetzwerke. MOXAs Produktpalette umfasst auch Geräte mit 4 EtherCAT-Ports: EJS-04 und EJS-04-T
Was ist ein EtherCAT-Junction?
Ein EtherCAT-Junction ist ein spezialisiertes Schaltgerät, das es ermöglicht, EtherCAT-Leitungen zu teilen oder zu kombinieren und verschiedene Topologien zu erstellen: Stern, Baum, Ring und Lineare Kette. Dies erhöht die Flexibilität des Netzwerkaufbaus und ermöglicht es, ihn an die Anforderungen eines spezifischen Projekts anzupassen.
Hauptanwendungen
- Integration von EtherCAT-Geräten in Produktionslinien
- Sammlung von Daten von Sensoren und Aktoren
- Aufbau modularer Steuerungssysteme
- Industrielle Anwendungen mit missionskritischer Fehlertoleranz

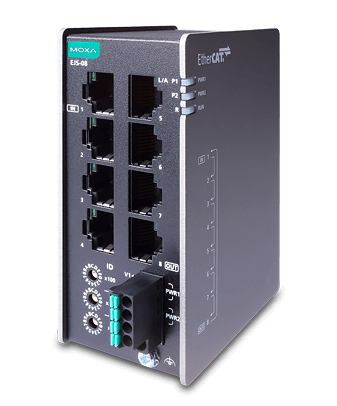

Hauptmerkmale des EJS-08

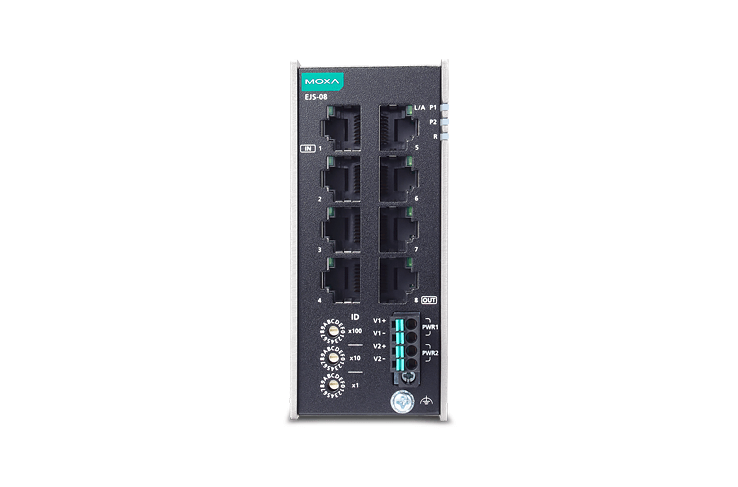

Anzahl und Art der Ports
Der Hub verfügt über 8 RJ45 100BaseT(X) Ports, die den Vollduplex-Modus unterstützen. Ein Port wird als Eingang (IN) verwendet, die restlichen als Ausgänge (OUT), wodurch bis zu 7 Geräte angeschlossen werden können.

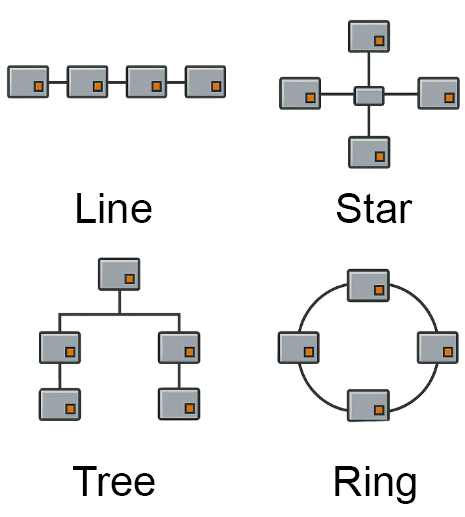

Unterstützte Topologien:
- Linie
- Stern
- Baum
- Ring (einschließlich Pfadreservierung)
Hot Connect-Unterstützung
Dank der Hot Connect-Funktion und dem mechanischen ID-Selektor (HEX-Kodierung bis 4095) kann das Gerät dynamisch mit dem Netzwerk verbunden und getrennt werden, ohne die Kommunikation zu unterbrechen, was für den modularen Austausch von Geräten praktisch ist.
LED-Anzeigen und Diagnose
PWR1-, PWR2-, RUN- und 100M-Anzeigen für jeden Port bieten eine visuelle Anzeige des Geräte- und Verbindungsstatus und vereinfachen Diagnose und Wartung.
Stromversorgung und elektrische Sicherheit
- Unterstützt breiten Stromversorgungsbereich: 9,6–60 VDC
- Zwei unabhängige Stromversorgungskreise, Überlast- und Verpolungsschutz bieten hohe Fehlertoleranz
- Zertifiziert nach EN 61000-6-2/-6-4 und anderen internationalen EMV-Standards, was stabilen Betrieb auch bei starken Störungen gewährleistet
Zuverlässigkeit und Fehlertoleranz unter Industriebedingungen
- Robustes Metallgehäuse mit IP30-Schutz gegen Staub und elektromagnetische Störungen
- Temperaturbereich im Standard-EJS-08-Modell von -10 bis 60°C, im EJS-08-T von -40 bis 75°C
- Entspricht den Standards IEC 60068-2-6 und IEC 60068-2-27, wodurch das Gerät in mobilen und vibrationsbelasteten Installationen verwendet werden kann
- Jeder Port erkennt automatisch Verbindungsparameter (Auto MDI/MDI-X, Duplex, Geschwindigkeit)
- Die Latenz eines Ports beträgt nur 1 Mikrosekunde, was für synchrone Echtzeitoperationen kritisch ist
Der EJS-08 ist perfekt für die Integration in Produktionslinien geeignet, wo stabile Kommunikation zwischen SPSen, Antrieben und Sensoren erforderlich ist. Dank der Unterstützung verschiedener Topologien kann das Netzwerk in großen und komplexen Objekten optimal organisiert werden. Ein mit dem EJS-08 aufgebautes EtherCAT-Netzwerk ermöglicht niedrige Latenz und hohe Übertragungsgeschwindigkeit, was für Aufgaben notwendig ist, bei denen die Reaktionszeit kritisch ist.
