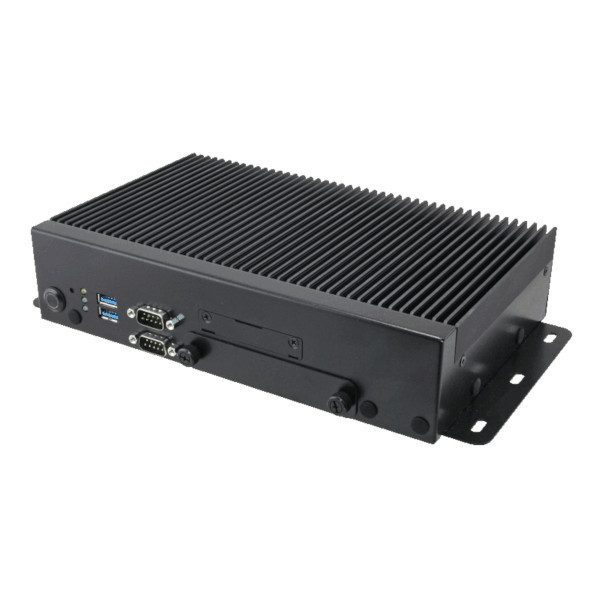

VMS-EHLR-A1-1R
Embeded Railway System, Intel Atom x6425E CPU, up to 32GB DDR4 RAM, DP/HDMI/VGA, 2xGbE LAN (M12), 2xUSB 3.2, 1xUSB 2.0 (M12), 2xRS-232/422/385, 1x2.5" Drive Bay, 3xM.2, 1x8bit GPIO, 1xCAN, 1x Mini-PCIe, Audio, SIM, 9-36VDC-in M12 connector, -40..70C
- Hersteller:
- Avalue
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Desktop, Wall
- Schutzlevel Gehäuse:
- IP50
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Intel Atom x6425E
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Temperatur:
- -40 ... 70 °C
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Desktop, Wall
- Schutzlevel Gehäuse:
- IP50
- CPU Generation/Familie:
- Elkhart Lake
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Intel Atom x6425E
- Socket:
- FCBGA1493
- Frequenz:
- 2 GHz (Up to 3.0GHz)
- Chipsatz:
- Intel Atom SoC
- Speichertyp:
- DDR4 3200
- Socket Typ:
- 1xDDR4 SODIMM 260-pin
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
- ECC:
- No
- Grafikcontroller:
- integriert im Prozessor
- Controller Typ:
- Intel i210-IT
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- WLAN IEEE-Norm:
- Yes (Optional)
- COM gesamt:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 3
- USB 2.0:
- 1 (M12-A code connector on rear)
- USB 3.2:
- 2 (Gen2 Type-A on front)
- GPIO:
- 4xDigital In / 4xDigital Out
- CAN Port:
- 1
- Audio Controller:
- Realtek ALS888S
- SATA 3 Channels:
- 1
- 2.5'' Einbauschacht:
- SATA 3, SSD, HDD
- mSATA Unterstützung:
- Yes
- 2.5" intern:
- 1
- Gesamtanzahl:
- 4
- Mini-PCIe/Mini Card:
- 1 (PCIe / USB 2.0 with SIM slot №2)
- M.2:
- 3 (1x 2242/3042/3052 Key-B (PCIe / USB 3.1 Gen2 with SIM slot №1), 1x 2230 Key-E (PCIe / USB 2.0 for Wi-Fi & BT Module), 1x Key-M 2242 (SATA 3))
- Anzahl SIM Kartenhalter:
- Yes, 2 (Slots)
- Bluetooth:
- Yes (Optional)
- Programmierbar:
- Yes
- Reaktionszeit:
- 1sec. ~ 65535sec
- Typ:
- Lüfterlos
- Schnittstellen:
- 2xDB9, DB15 VGA, HDMI, 2xRJ45 Ethernet, 2xUSB, Display port, SIM Card Slot, DB9 GPIO, M12 USB, M12 DC-in, 2xM12 LAN (1xDB-9 CAN, 1xDB15 Line-In/Line-Out/Mic-In)
- Eingangsspannung DC:
- 9 ... 36 V (M12-A code connector)
- Art der Spannungsversorgung:
- External power adapter AC/DC
- Betriebssystemkompatibilität:
- Linux OS, Windows 10
- Breite:
- 240 mm
- Höhe:
- 55 mm
- Tiefe:
- 150 mm
- Temperatur:
- -40 ... 70 °C (Wide temp.)
- Feuchtigkeit:
- 40 ... 95 % (Non-condensing)
- Vibration:
- Operating with SSD : MIL-STD-810G, Method 514.6, Category 4, common carrier US highway truck vibration exposure
- Schock:
- Operating with SSD: MIL-STD-810H, Method 516.8, Procedure I, functional shock=20G
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810G Test Method 514.6 Vibration, MIL-STD-810H Test Method 516.8 Shock
- EMS:
- EN 50121
- Bahnfahrzeuge:
- EN 50155
- Explosionsschutz:
- EN 45545
- Name:
- Avalue
VMS-EHLR-A1-1R Embedded PC nutzt Intel Atom Quad Core CPU, bis 32 GB DDR4 RAM, Dual LAN, COM RS232/422/485, CAN Bus
Mit dem VMS-EHLR-A1-1R steht eine neue Generation von Embedded Transportation PCs zur Verfügung, die sich durch die hohe Performance eines Intel Quad Core Prozessors bei lüfterlosem Design auszeichnet und dabei zahlreiche Schnittstellen sowie ein extern erreichbares 2.5'' Drive Bay für Wechselmedien oder die Speicherung kritischer Daten aufweist.
Mit einem Intel Atom x6425E als Prozessor nutzt das Rugged Fanless Embedded System VMS-EHLR-A1-1R eine 10 nm Quad Core CPU aus dem Embedded Segment der Serie Elkhart Lake. Er operiert mit einer durch Intel SpeedStep automatisch regulierten Taktfrequenz bis zu 3.00 GHz und unterstützt einen Arbeitsspeicher von maximal 32 GB DDR4 RAM auf einer einzelnen Speicherbank. Als Speichermedien dienen ein 2.5'' Drive Bay mit externen Zugriff, eine M.2 Key-B SSD oder eine Kombination aus beiden Medien, die sich gleichermaßen für physische Trennung zwischen Nutzerdaten und Betriebssystem wie für Spiegelung in ausfallsicheren, redundanten Systemen einsetzen lässt.
Für eine vielseitige Unterstützung von peripherer Hardware ist der VMS-EHLR-A1-1R mit einer umfangreichen Auswahl an Schnittstellen ausgestattet - zu diesen gehören unter anderem zwei Serial COM Ports in RS232/422/485, zwei USB 3.2 Gen. 2 Anschlüsse, eine isolierte 8 Bit GPIO sowie CAN Bus für das Monitoring und die Steuerung der Fahrzeugelektronik. Der Anschluss an lokale und entfernte Netzwerke erfolgt über Dual GbE LAN mit verschraubten M.12 Konnektoren - sie gewährleisten eine ausfallsichere Verbindung, die auf mehrere Jahre ohne Wartung in Umgebungen mit permanenten, starken Vibrationen ausgelegt ist. Mit VGA, DisplayPort (DP) und analogem VGA unterstützt der VMS-EHLR-A1-1R zudem die grafische Darstellung auf maximal drei unabhängigen Displays mit Auflösungen bis zu 4K bei Bildfrequenzen von 60 Hz.
Der VMS-EHLR-A1-1R zählt zu einer Klasse von kompakten und robusten Fanless Embedded PCs, die ursprünglich für den Einsatz als Transportation In-Vehicle Computer im Schienenverkehr entworfen wurde. Seine Spezifikationen entsprechen deshalb den Maßstäben für einen dauerhaften Betrieb unter harschen Bedingungen, was den VMS-EHLR-A1-1R ebenfalls für industrielle Aufgaben interessant macht. Aus diesem Grund findet das Modell eine wachsende Verwendung als robuster Embedded PC in gewerblichen IT-Strukturen innerhalb "schmutziger" oder "anspruchsvoller" Umgebungen - darunter zum Beispiel Logistik auf der Straße und in unbeheizten Warenlagern, Automatisierung von Prozessen in der Industrie 4.0 oder IoT Applikationen im Gebäudemanagement.
Größe
Gewicht
Bruttogewicht: 3.2 kgNettogewicht: 2.2 kg
