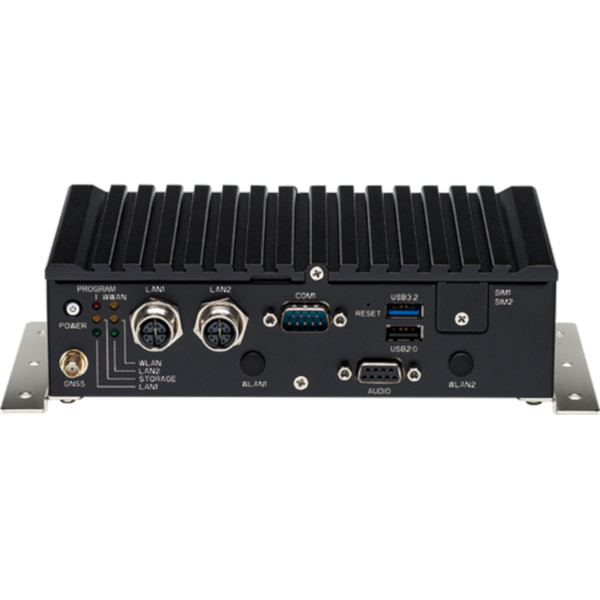

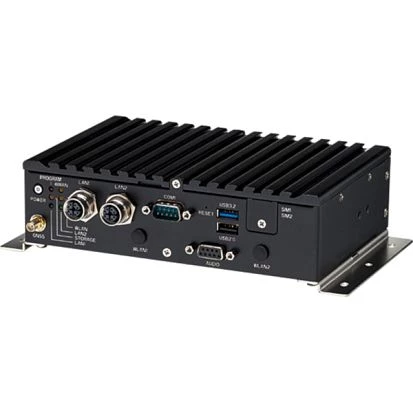

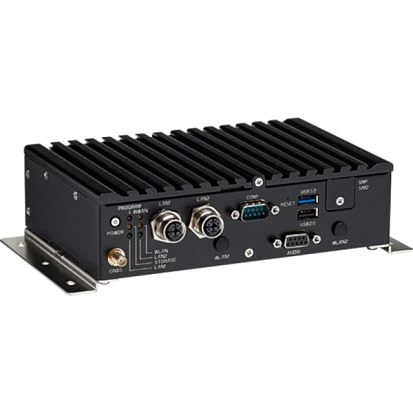

nROK-1030-A
Embedded Railway Fanless PC, Intel Atom x6211E SoC, 4GB DDR4 RAM, 1xVGA, 1xHDMI, 2x2.5GbE M12 LAN, 1xCAN / 9-bit DIO Combo, 2xUSB, 2xRS232/422/485, 2xSIM, 1x2.5" Drive Bay, 2xM.2, 1xmSATA, Audio, 9-36VDC-In M12, -40..70C Wide temp.
- Hersteller:
- NEXCOM
- Gehäuse:
- Aluminiumgehäuse
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Atom x6211E
- Typ:
- Lüfterlos
- Betriebssystemkompatibilität:
- Linux OS, Windows 10, Windows 11
- Temperatur:
- -40 ... 70 °C
- Gehäuse:
- Aluminiumgehäuse
- CPU Generation/Familie:
- Elkhart Lake
- Unterstützte Prozessoren:
- Intel Atom
- Installierter Prozessor:
- Atom x6211E
- Socket:
- FCBGA1493
- Frequenz:
- 1.3 GHz
- Chipsatz:
- Intel Atom SoC
- Speichertyp:
- DDR4 2666, DDR4 3200
- Socket Typ:
- 1xDDR4 SODIMM 260-pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 32 GB
- ECC:
- No
- Grafikcontroller:
- integriert im Prozessor
- Controller Typ:
- Intel i225IT
- Ethernet gesamt:
- 2
- 2,5 Gbit/s:
- 2 (M12 LAN)
- COM gesamt:
- 2
- RS-232/422/485:
- 2
- USB gesamt:
- 2
- USB 2.0:
- 1
- USB 3.2:
- 1 (Gen 2 Type-A)
- Gesamtanzahl:
- 9
- Isoliert:
- No
- Eingang:
- 5
- Ausgang:
- 4
- CAN Port:
- 1
- CAN Version:
- CAN 2.0B
- SATA 3 Channels:
- 1
- 2.5'' Einbauschacht:
- SSD, HDD
- mSATA Unterstützung:
- Yes
- 2.5" intern:
- 1
- Gesamtanzahl:
- 2
- Mini-PCIe/Mini Card:
- 1 (1xFull size mini-PCIe socket (USB 2.0, SATA 3.0))
- M.2:
- 2 (1xM.2 2230 Key E socket (USB 2.0, PCIe 3.0 x2); 1xM.2 3042/3050/3052 Key B socket (USB 2.0, USB 3.2 Gen 2) for LTE/5G NR module with 2 x external micro-SIM)
- Anzahl SIM Kartenhalter:
- Yes, 2, Micro-SIM
- GPS:
- Yes (U-blox NEO-M9N)
- Programmierbar:
- Yes
- Reaktionszeit:
- 10..255 sec.
- Typ:
- Lüfterlos
- Schnittstellen:
- 2xDB9, DB15 VGA, HDMI, 2xUSB, 12V DC Output, 2xSIM Card Slot, RP-SMA Male, M12 DC-in, 5xSMA, 2xM12 LAN (DB9 (AUDIO) for 1 x Mic-in, 1 x Line-out, 1xDB15 for CAN/DIO)
- Eingangsspannung DC:
- 9 ... 36 V
- Art der Spannungsversorgung:
- External power adapter AC/DC
- Betriebssystemkompatibilität:
- Linux OS, Windows 10, Windows 11
- Breite:
- 185 mm
- Höhe:
- 50 mm
- Tiefe:
- 120 mm
- Temperatur:
- -40 ... 70 °C
- Feuchtigkeit:
- 10 ... 90 % (non-condensing)
- Vibration:
- Operating: MIL-STD-810H, Method 514.8C, Procedure 1, Category 4, common carrier US highway truck vibration exposure. Storage: MIL-STD-810H, Method 514.8E, Procedure 1, Category 24, minimum integrity test
- Schock:
- Operating: MIL-STD-810H, Method 516.8, Procedure I, functional shock=40g. Non-operating: MIL-STD-810H, Method 516.8, Procedure V, crash hazard shock test=75g
- Zertifizierungen:
- CE, FCC Class A
- MIL-STD-810:
- MIL-STD-810H Test Method 516.8 Shock, MIL-STD-810H Test Method 514.8 Vibration
- Bahnfahrzeuge:
- EN 50155, EN 45545
- Name:
- NEXCOM
nROK-1030-A Transportation PC besitzt Intel Atom x6211E CPU, bis 32 GB DDR4 RAM, 2.5'' SATA, Mini PCIe, 3xCOM, 2xLAN, 2xUSB
Der nROK-1030-A stellt einen modernen, versatilen und effizienten Transportation PC mit Fokus auf den Schienenverkehr und bietet durch eine stromsparende Intel Atom Dual Core CPU sowie einer umfassenden Auswahl an Sensoren und Schnittstellen optimale Voraussetzungen für verschiedene Aufgaben wie Datenakquisition auf der Hardwareebene oder Passenger Information Systeme.
Als Prozessor verwendet der nROK-1030-A einen Intel Atom x6211E Dual Core CPU aus der neuen Generation Elkhart Lake und stammt aus dem Segment für effiziente, flexible und leistungsfähige Embedded PC. Diese Wahl ermöglicht eine hohe Performance mit einer sehr niedrigen Verlustleistung, die bei dem Atom x6211E bei lediglich 6 Watt TDP liegt und somit ein robustes lüfterloses Design mit einer zuverlässigen passiven Kühlung gewährleistet. Als Arbeitsspeicher nutzt der nROK-1030-A einen 260-poligen DDR4 SO-DIMM für Laptops und kompakte Industrie PC und besitzt eine einzelne Bank für Module bis zu 32 GB RAM. Mit einem 2.5'' SATA 3.0 Drive Bay sowie mSATA in einem Mini PCIe Erweiterungsslot stellt der nROK-1030-A zwei Alternativen für das Bootmedium - eine Kombination für maximale Kapazität, redundante Speicherung sensibler Daten oder physische Trennung zwischen System und Nutzer ist ebenfalls möglich.
Entsprechend seinem weiten Aufgabenbereich zeichnet sich der nROK-1030-A durch eine extrem hohe Flexibilität aus, die auf die Vielzahl von nativen Schnittstellen und Protokollen zurückzuführen ist. Sie umfassen insgesamt dreimal Serial COM RS232/422/485 auf Front und Rear Panel, doppeltes USB sowie Audio über DB9 und eine Kombination aus CAN Bus 2.0B sowie neun Kanäle GPIO über einen DB15 Anschluss. Neben der I/O für die periphere Hardware bietet der Railway Computer nROK-1030-A eine Vernetzung über Dual LAN mit einer Bandbreite von 10/100/1000/2500 Mbit/s, die durch M12 X-coded statt RJ45 Ports dauerhaft starke Vibrationen ohne die Gefahr einer Signalstörung tolerieren. Für die grafische Ausgabe über maximal zwei Displays stehen digitales HDMI 1.4B mit einer Auflösung bis 4K und analoges VGA mit bis zu 1920 x 1200 Pixeln zur Verfügung.
In seiner passiven Ausstattung entspricht der nROK-1030-A vollständig den hohen Anforderungen an Schienen- oder Straßenfahrzeugen: Es umfasst ein NEO-M9N GNSS Modul für die Ortsbestimmung über Satellitensysteme wie GPS, Galileo oder Beidou und 3D Sensoren für Beschleunigung und das Gyroskop. Das Rugged Design schließt zudem die Zertifizierung nach MIL-STD-810H für Erschütterungen und Vibrationen, ein extrem weites Temperaturspektrum von -40° Celsius bis +70° Celsius sowie diverse Schutzschaltungen zum Beispiele gegen schwankende Versorgungsspannung oder eine Umkehr der Polarität ein. Mit einer kompakten Bauweise und einer hohen Flexibilität der Schnittstellen eignet sich der nROK-1030-A für unterschiedliche Verwendungen, die von Infotainment Systemen für Passagiere über technische Überwachung bis zu Statusanzeigen und Steueroptionen für Fahrer und Personal reichen.
Größe
Gewicht
Bruttogewicht: 2 kgNettogewicht: 1.25 kg
