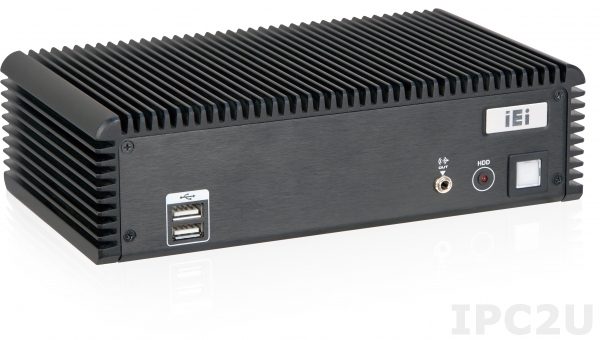

ECW-281BWD-BTi-QGW
Embedded Fanless System with WAFER-BTi, Intel Celeron J1900 2GHz, 4GB DDR3L, QTS-Gateway, VGA, 4xCOM, 2xGbit LAN, 3xUSB 2.0, 1xUSB 3.0, 8xDIO, 1x Mini-PCIe, Audio, 9...36VDC in, w/o Power Adapter, -20...+60C
- Hersteller:
- IEI
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Wall, Wall VESA 100
- Installierter Prozessor:
- Intel Celeron J1900
- Typ:
- Lüfterlos
- Temperatur:
- -20 ... 60 °C
Spezifikationen
Aufbau
- Gehäuse:
- Metallgehäuse mit Aluminium-Kühlkörper
- Einbaumöglichkeit:
- Wall, Wall VESA 100
CPU
- Installierter Prozessor:
- Intel Celeron J1900
- Frequenz:
- 2 GHz
Chipsatz
- Chipsatz:
- Intel Atom SoC
Speicher
- Speichertyp:
- DDR3L 1333, DDR3L 1066
- Socket Typ:
- 1xSODIMM 204pin
- Standard Onboard Speicher:
- 4 GB
- Bauweise:
- herausnehmbar
- Maximum Speicher:
- 8 GB
Netzwerk Adapter
- Controller Typ:
- Intel I211, Intel i210 10/100/1000 Mbps
- Ethernet gesamt:
- 2
- 10/100/1000 Mbit/s:
- 2
- WLAN IEEE-Norm:
- 802.11b/g/n
Schnittstellen Seriell / Parallel
- COM gesamt:
- 4
- RS-232:
- 3
- RS-422/485:
- 1
- USB gesamt:
- 4
- USB 2.0:
- 3
- USB 3.0:
- 1
Digital Eingang / Ausgang
- GPIO:
- 4xDigital In / 4xDigital Out
Speicher Controller
- SATA 2 Channels:
- 2
Speichermedium
- mSATA Unterstützung:
- Yes
Laufwerksschächte
- 2.5" intern:
- 1
Steckplätze
- Gesamtanzahl:
- 1
- Mini-PCIe/Mini Card:
- 1
Kühlung
- Typ:
- Lüfterlos
Schnittstellen
- Schnittstellen:
- 4xDB9, DB15 VGA, 2xRJ45 Ethernet, 4xUSB, Line Out, DC Input, DC input (terminal block), DB9 GPIO, SMA Female
- enthaltene Kabel:
- Power cord only for 12V
Systemleistung
- Eingangsspannung DC:
- 9 ... 36 V
- Energieverbrauch:
- 18 W
Maße und Gewicht
- Breite:
- 229 mm
- Höhe:
- 64 mm
- Tiefe:
- 132 mm
Betriebsbedingungen
- Temperatur:
- -20 ... 60 °C
- Feuchtigkeit:
- 10 ... 95 % (non-condensing)
- Vibration:
- MIL-STD-810F 514.5C-1 (HDD)
- Schock:
- Half sine wave 5G, 11ms 3-axis (non-operational)
Normen und Zertifikate
- MIL-STD-810:
- MIL-STD-810F Test Method 514.5C-1 Vibration
Hersteller
- Name:
- IEI
Produktbeschreibung
ECW-281BWD Intel Quad Core Embedded Computer mit max. 8 GB DDR3 RAM, 2.5'' Drive Bay, 4xCOM, Dual LAN, 4xUSB, GPIO
Der ECW-281BWD zeichnet sich durch unterschiedliche Vorteile wie ein lüfterloses, kompaktes Design, hohe Energieeffizienz und die Performance eines Intel Celeron Quad Core Prozessors oder einen erweiterbaren RAM Arbeitsspeicher aus. Zu den weiteren Vorteilen des Embedded Box PC und QTS Gateways zählen eine hohe Dichte an Schnittstellen in unterschiedlichen Formaten wie Serial COM und GPIO oder ein 2.5'' SATA Drive Bay.
Der von dem Fanless System ECW-281BWD genutzte Intel Celeron J1900 gehört wegen seiner hohen Rechenleistung mit 2.42 GHz Burst-Frequenz auf vier Kernen zu einer der beliebtesten Modelle für rechenstarke Embedded PC. Es besitzt eine sehr niedrige Verlustleistung mit 10 Watt TDP und stellt SoC-Funktionen wie integrierte Intel HD Graphic und PCI Expresss 2.0 auf vier Lanes. Der Arbeitsspeicher ist im Gegensatz zu anderen lüfterlosen Embedded Devices nicht onboard verlötet, sondern besteht aus einem DDR3L SO-DIMM RAM Modul mit einer Kapazität von maximal 8 GB. Durch einen internen Schacht für 2.5'' Laufwerke mit SATA Anbindung unterstützt der ECW-281BWD sowohl SSD wie HDD unterschiedlicher Kapazität und Hersteller.
Durch eine Vielfalt an technischen Schnittstellen unterstützt der Embedded Computereine flexible Anwendung. Zu der I/O zählen beispielsweise vier serielle COM mit drei RS232 und einem RS422/485 Port sowie USB 3.0 und dreifachem USB 2.0. Die GPIO stellt einen 8 Bit DIO über einen DB9 Anschluss. Neben einem grafischen Ausgang für VGA und Audio Line Out stellt der ECW-281BWD Dual LAN mit einer Bandbreite von 10/100/1000 Mbit/s für einfache oder redundante Netzwerkanbindung an das LAN und WAN. Drahtlose Vernetzung ermöglicht ein WLAN 802.11 b/g/n mit externer Antenne über einen SMA Konnektor. Für die Integration von iRIS verwendet das QTS Gateway einen Extension Slot in dem Format Mini PCI Express beziehungsweise Mini Card.
Der Temperaturbereich für den operativen Betrieb liegt in einem weiten Spektrum zwischen -20° Celsius und +60° Celsius bei freier Luftzirkulation. Die Betriebswärme des passiv gekühlten Industrial Embedded PC gibt der ECW-281BWD über entsprechende Kühlrippen aus Aluminium an drei Seiten des Metallchassis ab. Bei einer variablen Eingangsspannung von 9 Volt DC bis 36 Volt DC nimmt das effiziente Design eine Energie von lediglich 18 Watt unter hoher Last auf. Potentielle Einsatzbereiche sind unter anderem IoT und Industrie 4.0, Automation, Systemmonitoring und M2M sowie H2M Anwendungen.
Dokumentation
Datasheet ECW-281BWD (PDF)
Größe
Gewicht
Bruttogewicht: 3.9 kgNettogewicht: 2.1 kg
