Wie konfiguriert man das MOXA Turbo Ring Redundanzprotokoll?

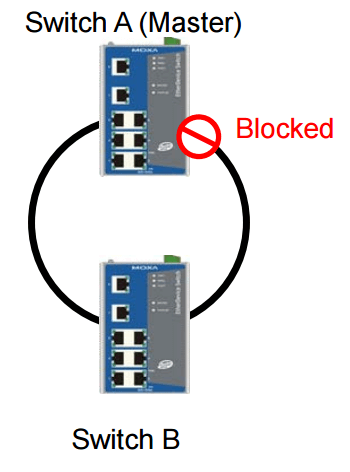

Dieser Artikel beschreibt die Konfiguration des Turbo Ring V2 Protokolls für eine Ring-Topologie mit einer Switch-Weboberfläche.

Dieser Artikel beschreibt die Konfiguration des Turbo Ring V2 Protokolls für eine Ring-Topologie mit einer Switch-Weboberfläche.

1. Öffnen Sie die Switch-Weboberfläche.
   Standardwerte:
   IP: 192.168.127.254 Login: admin Passwort: kein Passwort

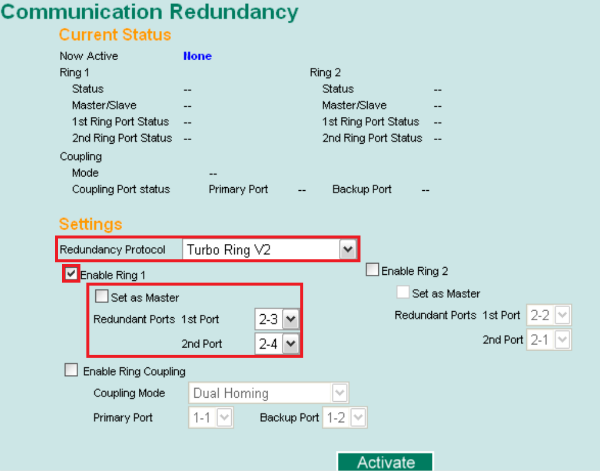

2. Gehen Sie zu Kommunikations-Redundanz. Im Feld Redundanzprotokoll wählen Sie den Protokolltyp Turbo Ring V2 aus.
3. Für die Ring-Topologie, aktivieren Sie das Kontrollkästchen Ring 1 aktivieren.

4. Im Feld Redundante Ports geben Sie die Nummern der Ports an, die im Ring verwendet werden.



   Um festzulegen, welches Segment als redundanter Pfad verwendet wird, aktivieren Sie das Kontrollkästchen neben Als Master festlegen. Dem Switch wird dann die Rolle des Ring Masters zugewiesen. Falls Sie diesen Schritt überspringen, wird der redundante Pfad automatisch von Turbo Ring ausgewählt.
