Im Artikel wird die Einrichtung der beliebtesten Modi beschrieben: RealCOM ist ein virtueller COM-Port für einen PC, TCP Client, TCP Server.
Verwechseln Sie NPort nicht mit MGate-Gateways. NPort konvertiert nur COM-Schnittstellen zu Ethernet und ändert keine Daten, während MGate sowohl Schnittstellen als auch Protokolle konvertiert.
Inhalt:
NPort Einrichtung
RealCOM-Modus
Um mit dem NPort IA5150 im RealCOM-Modus zu arbeiten, installieren Sie den .
Zuerst richten Sie den NPort ein, dann fügen Sie einen COM-Port entweder mit einem Treiber oder der NPort Administration Suite hinzu.
Sie können sich ein kurzes Video ansehen, wie man den NPort einrichtet:
Wenn Sie einen Treiber verwenden, finden Sie nach Abschluss der NPort-Einrichtung einen COM-Port im Geräte-Manager. Wenn Sie die NPort Administration Suite verwenden, um einen COM-Port hinzuzufügen, wird der COM-Port nicht angezeigt im Geräte-Manager.
Konfigurieren Sie den NPort in den RealCOM-Modus und fügen Sie einen virtuellen COM-Port mit der NPort Administration Suite hinzu. Sie können auch die WEB-Schnittstelle für die Einrichtung verwenden.
Suchen Sie nach dem NPort, indem Sie das Feld Konfiguration auswählen und auf die Schaltfläche Suchen klicken.
Entsperren Sie dann den NPort: Klicken Sie mit der rechten Maustaste darauf, wählen Sie Entsperren und geben Sie das Passwort aus der Dokumentation ein.
Wählen Sie den benötigten NPort aus und klicken Sie auf Konfigurieren.
In diesem Fenster können Sie die NPort-Einstellungen ändern, indem Sie das Kästchen Ändern aktivieren.
Im Netzwerk-Tab können Sie die IP-Adresse des NPort ändern.
Im Serieller Tab werden die COM-Port-Parameter eingestellt: Baudrate, Schnittstellentyp usw.
Im RealCOM-Modus ändert sich die COM-Port-Baudrate automatisch, nachdem der COM-Port geöffnet wurde. Für andere Modi muss die korrekte Baudrate angegeben werden.
Wechseln Sie zum Operationsmodus-Tab, um den bestimmten COM-Port-Betriebsmodus einzurichten.
Wählen Sie den Betriebsmodus RealCOM, lassen Sie andere Parameter unverändert (Standard).
Sobald die Einstellungen gespeichert sind, wird der NPort neu geladen und gibt ein charakteristisches Geräusch von sich.
Fügen Sie dann einen virtuellen COM-Port zum PC hinzu (Sie können dazu den NPort verwenden).
Wählen Sie das Feld COM Mapping aus und klicken Sie auf die Schaltfläche Hinzufügen.
Der NPort wird im Programm mit blauer Schrift angezeigt, was bedeutet, dass die Einstellungsparameter noch nicht gespeichert wurden.
Sie können die COM-Port-Nummer ändern, indem Sie auf die Schaltfläche Konfigurieren klicken.
Sobald alle Einstellungen festgelegt sind, klicken Sie auf die Schaltfläche Anwenden.
Die Schrift des Titels wurde auf schwarz geändert, was bedeutet, dass alle Änderungen gespeichert wurden.
Um mit einem COM-Port zu arbeiten, benötigen Sie ein Programm, das das Öffnen von COM-Ports und das Senden von Daten an diesen ermöglicht. MOXA bietet die Verwendung eines kostenlosen Tools an: .
Um die Funktion des NPort zu überprüfen, folgen Sie den untenstehenden Empfehlungen.
TCP Client-Modus
Für den TCP Client-Modus geben Sie im Serieller Tab die korrekte Baudrate an, da diese nicht automatisch eingestellt werden kann.
Wählen Sie im Operationsmodus-Tab den TCP Client-Modus.
Für den korrekten Betrieb geben Sie die IP-Adresse des TCP-Servers und den TCP-Port an. Die restlichen Parameter können standardmäßig eingestellt werden.
TCP Server-Modus
Für den TCP Server-Modus geben Sie im Serieller Tab die korrekte Baudrate an, da diese nicht automatisch geändert werden kann.
Wählen Sie im Operationsmodus-Tab den TCP Server-Modus.
Für den korrekten Betrieb geben Sie den TCP-Port an, mit dem sich der TCP Client verbinden soll.
Die restlichen Parameter können standardmäßig eingestellt werden.
Wie überprüft man, ob NPort wirklich funktioniert?
Um RS-232 zu überprüfen, stellen Sie einfach eine Verbindung zwischen RX und TX her, wodurch eine Schleife erzeugt wird. Alle an den NPort übertragenen Daten werden zurückgesendet.
Öffnen Sie den , und öffnen Sie dann im Port Manager-Tab einen COM-Port, der dem NPort entspricht (im RealCOM-Modus). Sie können die Baudrate und andere Parameter standardmäßig belassen, da der Treiber automatisch dieselben Parameter wie für den NPort anwendet.
Wir haben eine Reihe von 1en an den COM-Port gesendet und sie zurückerhalten. Wir können auch den gleichen Wert auf den TX- und RX-Zählern sehen, was bestätigt, dass die weitergeleiteten Daten empfangen wurden.
Pull-High/Low-Widerstände und Terminierungswiderstände
Einige NPort-Modelle verfügen über eingebaute Widerstände, die den korrekten Betrieb der RS-422/485-Leitungen gewährleisten.
Terminierungswiderstand für 120 Ohm – muss am Anfang und am Ende der Leitung installiert werden, um Signalreflexionen von den Enden der Leitung zu verhindern und gewünschte Signalverzerrungen in RS-422/485 zu vermeiden.
Pull-High/Low-Widerstände – sind dazu bestimmt, den durch die Signalkreise fließenden Strom zu begrenzen, um den Status des digitalen Eingangs standardmäßig entweder hoch oder niedrig zu machen.
Der NPort IA5150 verfügt nicht über eingebaute Widerstände, jedoch tun dies einige Modelle. Beispiel für andere Modelle:

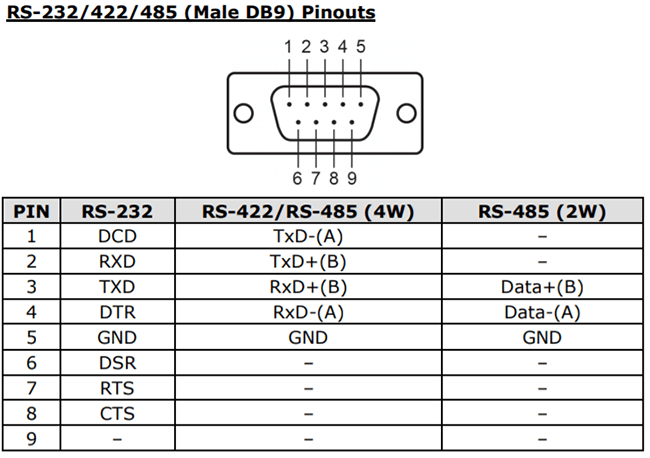

NPort IA5150 Pinout-Diagramm
