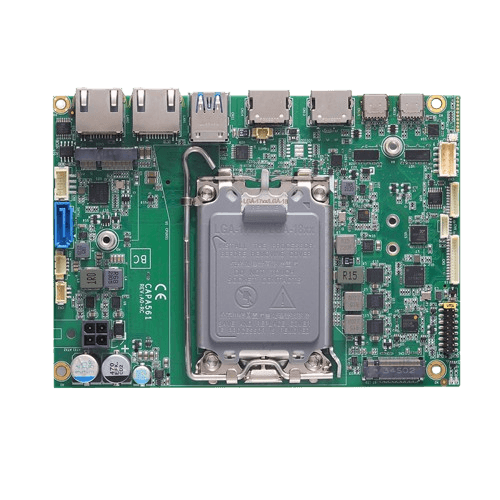

Axiomtek hat das neue CAPA561 präsentiert, ein leistungsstarkes 3,5-Zoll (146 × 104 mm) Embedded-CPU-Board, das für anspruchsvolle Industrie-Vision- und Edge-AI-Anwendungen entwickelt wurde. Die neue Platine basiert auf dem LGA1700-Sockel und unterstützt Intel-Core-Prozessoren der 12. und 13. Generation, einschließlich Core i7, i5, i3, Intel Processor U300L und Celeron 7305L, was Flexibilität bei der Wahl der Rechenleistung bietet.
Speicher und Grafik
Das Mainboard verfügt über zwei SO-DIMM-Steckplätze für DDR5-4800/5200-RAM mit einer Gesamtkapazität von bis zu 64 GB. Ein herausragendes Merkmal der CAPA561 ist das fortschrittliche Videosubsystem mit fünf physischen Anschlüssen: zwei HDMI 1.4-Ports, eDP sowie zwei USB-Type-C-Anschlüsse mit DisplayPort Alt Mode-Unterstützung.
Speicher und Erweiterung
Trotz des kompakten Formats bietet die CAPA561 eine außergewöhnlich große Auswahl an M.2-Erweiterungssteckplätzen, wodurch sperrige Adapter entfallen:
- M.2 Key M (2280) mit PCIe Gen4 x4 für ultraschnelle NVMe-Laufwerke.
- M.2 Key E (2230) für Wi-Fi/Bluetooth-Funkmodule.
- M.2 Key B (3042/3052) mit PCIe x1, USB 3.2 Gen2 und USB 2.0 für 4G/5G-Modem-Integration.
- Ein SATA 3.0-Port für Standard-Laufwerke.
LAN-Schnittstellen und Quad-View
Das Netzwerksubsystem des Boards ist auf hohe Datenübertragungsraten ausgelegt. Je nach Modell verfügt das Gerät über zwei oder drei unabhängige Ethernet-Ports, darunter 2,5 Gbps-Anschlüsse auf Basis von Intel i226-V/LM-Controllern.
Konfigurationsvarianten
Axiomtek bietet vier Standardvarianten an, die sich in Anschlussausstattung und Kühlsystem unterscheiden:
- CAPA561-LGA-3LH: Drei LAN-Ports (1 GbE + zwei 2,5 GbE) mit passiver Kühlung (Heatsink).
- CAPA561-LGA-3LC: Drei LAN-Ports (1 GbE + zwei 2,5 GbE) mit aktiver Kühlung (Lüfter).
- CAPA561-LGA-2LH: Zwei LAN-Ports (1 GbE + 2,5 GbE) mit passiver Kühlung.
- CAPA561-LGA-2LC: Zwei LAN-Ports (1 GbE + 2,5 GbE) mit aktiver Kühlung.
Design und Sicherheit
Die Stromversorgung erfolgt über einen +12 V-DC-Eingang mittels eines 2 × 2-Pin-Anschlusses. Ein integriertes TPM 2.0-Modul sorgt für hardwarebasierte Datensicherheit. Die Betriebstemperatur reicht von −20 °C bis +70 °C bei aktiver Kühlung und bis +60 °C bei passiver Kühlung.
Axiomtеks neuestes CAPA561-Board bietet Systemintegratoren die Möglichkeit, Desktop-PC-Leistung in einem kompakten 3,5-Zoll-Formfaktor zu realisieren. Die Kombination aus LGA1700-Sockel, drei M.2-Slots und 2,5 GbE-Ports macht es zu einem Flaggschiff in seinem Segment.
