Das Rückgrat der Netzwerkarbeit

Ethernet ist das Fundament der meisten modernen Netzwerkumgebungen. Es treibt alles an – von Heimnetzwerken bis hin zu großen Rechenzentren – und hat maßgeblich zum Wachstum digitaler Technologien in den letzten Jahrzehnten beigetragen. Da Unternehmen und Privathaushalte immer höhere Geschwindigkeiten und zuverlässigere Verbindungen verlangen, ist ein Verständnis der verschiedenen Ethernet-Standards, Kabeltypen und Geschwindigkeiten unverzichtbar.

In diesem Artikel werfen wir einen Blick auf die Entwicklung der Ethernet-Technologie, ihre unterschiedlichen Standards, Kabeltypen und Geschwindigkeitsmöglichkeiten. Außerdem zeigen wir technische Beispiele, die Ihnen bei der Auswahl der passenden Lösung helfen.

Wichtige Versionen und ihre Entwicklung

Die Ethernet-Standards werden vom IEEE-802.3-Komitee definiert. Diese Standards gewährleisten Kompatibilität und Leistungsfähigkeit in verschiedensten Netzwerkumgebungen. Zu den wichtigsten Überarbeitungen der Ethernet-Standards zählen:

1. IEEE 802.3: Der Ethernet-Standard

Ethernet hat sich in mehreren Stufen weiterentwickelt, um den steigenden Anforderungen gerecht zu werden. Zu den wichtigsten Versionen gehören:

• 10BASE-T (Ethernet): Erster Ethernet-Standard mit 10 Mbps über Twisted-Pair-Kupferkabel. In den 1980er-Jahren revolutionierte er Netzwerke, da mehreren Anwendern ein gemeinsamer Netzwerkzugang ermöglicht wurde.
• 100BASE-TX (Fast Ethernet): Mit einer Geschwindigkeit von 100 Mbps löste dieser Standard in den späten 1990ern 10BASE-T ab. Häufig genutzt in kleineren Büros für allgemeine Internetanwendungen.
• 1000BASE-T (Gigabit Ethernet): Der nächste große Schritt mit 1 Gbps. Seit Anfang der 2000er weit verbreitet und bis heute Standard in vielen Büros und Heimnetzwerken.
• 10GBASE-T (10 Gigabit Ethernet): Unterstützt Übertragungsraten von bis zu 10 Gbps und wird vor allem in High-Demand-Umgebungen wie Rechenzentren und großen Firmennetzwerken eingesetzt.
• 40GBASE-T und 100GBASE-T: Diese extrem schnellen Standards (bis zu 100 Gbps) finden sich hauptsächlich in Rechenzentren und Cloud-Computing-Umgebungen, wo enorme Datenmengen verarbeitet werden.

Technisches Beispiel:

Ein großer Cloud-Anbieter kann beispielsweise 100GBASE-T Ethernet nutzen, um mehrere Rechenzentren miteinander zu verbinden. Dadurch wird eine schnelle Datensynchronisierung zwischen verschiedenen Standorten weltweit möglich.

Ethernet-Kabeltypen: Ein Überblick über die Kategorien

Ethernet-Kabel werden nach verschiedenen Leistungsmerkmalen wie Geschwindigkeit, Reichweite und Abschirmung klassifiziert. Diese Kategorien entscheiden darüber, in welchen Netzwerken und für welche Anwendungen sie sich eignen.

1. Cat5e (Category 5 Enhanced)

• Maximum Speed: 1 Gbps
• Maximum Distance: 100 Meter
• Cat5e-Kabel eignen sich für typische Heimnetzwerke, kleine Büros und einfache Aufgaben wie Surfen oder HD-Streaming.

Technisches Beispiel:

In einem kleinen Büro mit wenigen Nutzern, die vor allem im Web surfen und Dateien abrufen, bieten Cat5e-Kabel genügend Geschwindigkeit für die meisten Büroanforderungen.

2. Cat6 (Category 6)

• Maximum Speed: 10 Gbps (auf kürzeren Strecken)
• Maximum Distance: 55 Meter bei 10 Gbps, 100 Meter bei 1 Gbps
• Cat6-Kabel werden oft in Geschäftsumgebungen eingesetzt, in denen höhere Datenraten und mehr Leistung benötigt werden, zum Beispiel für Videokonferenzen oder den Datenaustausch zwischen Workstations.

Technisches Beispiel:

In einem mittelgroßen Büro mit 20 Mitarbeitenden können Cat6-Kabel eine schnelle und stabile Netzwerkverbindung sicherstellen, etwa für große Dateiübertragungen und Live-Video-Meetings.

3. Cat6a (Category 6 Augmented)

• Maximum Speed 10 Gbps
• Maximum Distance: 100 Meter
• Cat6a-Kabel sind ideal für große Büroumgebungen, Rechenzentren und Anwendungen mit hohem Datenaufkommen, die konstante 10 Gbps über längere Distanzen erfordern.

Technisches Beispiel:

In einem Rechenzentrum mit Servern, die 10 Gbps-Verbindungen zwischen den Racks benötigen, sorgen Cat6a-Kabel für zuverlässige und unterbrechungsfreie Datenübertragung.

4. Cat7 (Category 7)

• Maximum Speed 10 Gbps
• Maximum Distance: 100 Meter
• Cat7-Kabel bieten eine starke Abschirmung gegen elektromagnetische Störungen (EMI). Häufig in Umgebungen mit hoher elektrischer Interferenz, zum Beispiel in der Industrie, eingesetzt.

Technisches Beispiel:

In einer industriellen Fertigungsanlage, in der Maschinen starke elektromagnetische Felder erzeugen, sorgen Cat7-Kabel für eine stabile Verbindung ohne Störungsunterbrechungen.

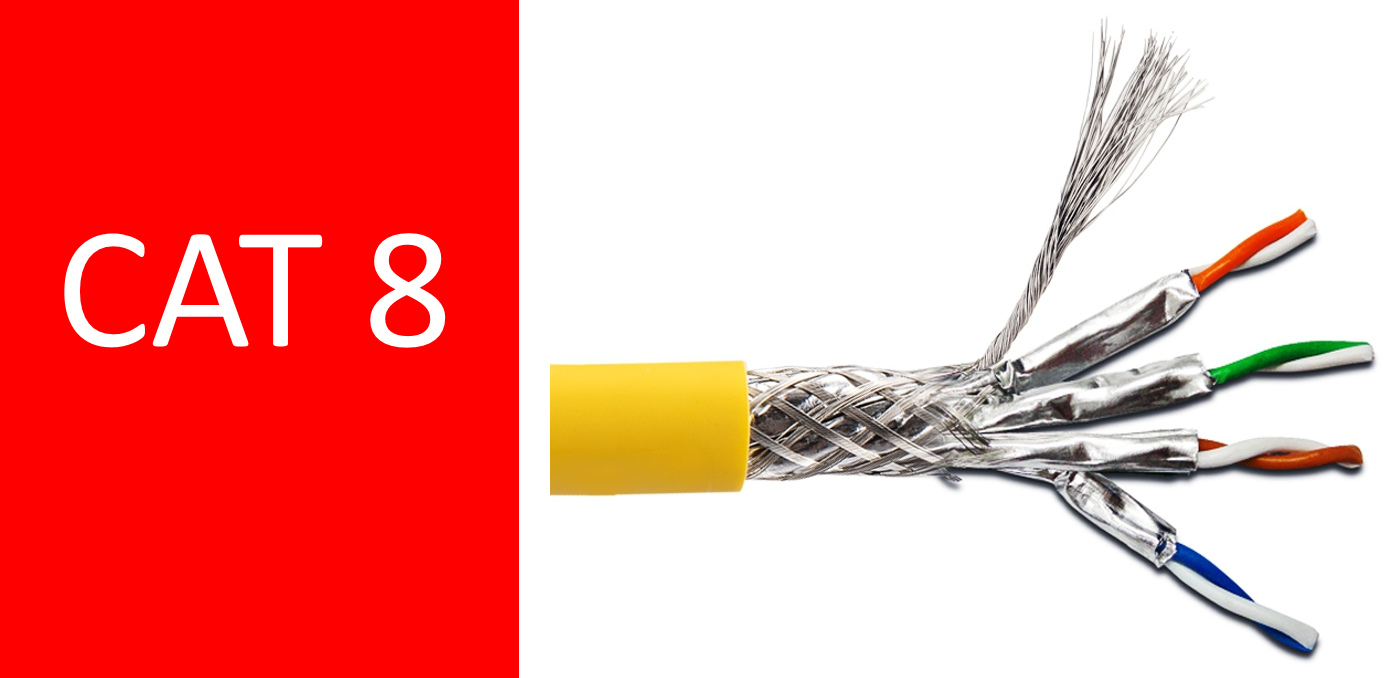

5. Cat8 (Category 8)

• Maximum Speed 25 Gbps oder 40 Gbps
• Maximum Distance: 30 Meter
• Cat8 ist für ultraschnelle Anwendungen in Rechenzentren konzipiert und unterstützt Geschwindigkeiten bis zu 40 Gbps, ist jedoch auf kurze Distanzen beschränkt (typischerweise innerhalb von Serverracks).

Technisches Beispiel:

In einem Hochleistungsrechenzentrum mit kurzen Verbindungswegen zwischen den Servern ermöglichen Cat8-Kabel maximale Bandbreite für schnelle Datenverarbeitung in Echtzeit.

Ethernet-Geschwindigkeiten: Was Sie wissen sollten

Die Geschwindigkeit im Ethernet bestimmt, wie schnell Daten übertragen werden können. Welche Geschwindigkeit sinnvoll ist, hängt von Ihren spezifischen Anforderungen und Einsatzbereichen ab.

1. Fast Ethernet (100 Mbps)

• Geeignet für kleine Heimnetzwerke oder Büros mit geringem Datenbedarf, zum Beispiel Surfen, E-Mail oder leichte Mediennutzung.

• Technisches Beispiel:
  In einem Homeoffice mit wenigen Geräten, in dem vorwiegend gesurft und E-Mails geschrieben werden, reicht 100 Mbps Ethernet vollkommen aus.

2. Gigabit Ethernet (1 Gbps)

• Die verbreitetste Ethernet-Geschwindigkeit für Heim- und kleine Firmennetzwerke. Ideal für HD-Streaming, Dateiübertragungen und VoIP.

• Technisches Beispiel:
  In einem Haushalt, in dem mehrere Personen 4K-Videos streamen und online spielen, genügt Gigabit Ethernet, um den Datenbedarf abzudecken.

3. 10 Gigabit Ethernet (10 Gbps)

• Wird in größeren Enterprise-Umgebungen, Rechenzentren und anspruchsvollen Anwendungen wie Cloud Storage, hochauflösender Videobearbeitung oder KI-Verarbeitung eingesetzt.

• Technisches Beispiel:
  Ein Unternehmen, das hohe Workloads auf virtualisierten Maschinen über mehrere Server hinweg betreibt, profitiert von 10 Gbps Ethernet, um eine reibungslose und schnelle Kommunikation zwischen den Servern sicherzustellen.

4. 40/100 Gigabit Ethernet

• Diese ultra-schnellen Ethernet-Standards kommen in Rechenzentren und großen Unternehmensnetzwerken zum Einsatz, in denen sehr hohe Datenmengen bei minimaler Latenz verarbeitet werden müssen.

• Technisches Beispiel:
  Ein multinationaler Konzern mit vielen Standorten, der Echtzeit-Kollaborationssoftware und Cloud Computing nutzt, benötigt 100 Gbps Ethernet, um weltweit schnell und effizient Daten austauschen zu können.

Die Wahl des richtigen Ethernet-Kabels für Ihr Netzwerk

Die Auswahl des passenden Ethernet-Kabels ist entscheidend für die angestrebte Netzwerkleistung. Beachten Sie dabei folgende Empfehlungen:

• Cat5e oder Cat6: Ideal für Heimnetzwerke oder kleine Büros mit Geschwindigkeiten bis zu 1 Gbps.
• Cat6a oder Cat7: Geeignet für größere Büros oder Rechenzentren, in denen 10 Gbps und eine robuste Abschirmung gegen Störungen benötigt werden.
• Cat8: Optimal für Hochleistungsrechenzentren, die extrem schnelle Verbindungen auf kurzen Strecken erfordern.

Machen Sie Ihr Netzwerk zukunftssicher mit den richtigen Ethernet-Standards

Ethernet entwickelt sich stetig weiter und bietet immer höhere Geschwindigkeiten und Zuverlässigkeit, um den Anforderungen moderner Netzwerke gerecht zu werden. Wer die verschiedenen Ethernet-Standards, Kabeltypen und Geschwindigkeitsoptionen kennt, kann sicherstellen, dass das Netzwerk sowohl heutigen als auch zukünftigen Anforderungen gewachsen ist.

Ob Sie nun ein Heimnetzwerk betreiben oder ein großes Rechenzentrum verwalten – die richtige Ethernet-Lösung hilft Ihnen, eine leistungsstarke und skalierbare Infrastruktur aufzubauen.

Entdecken Sie führende Netzwerkprodukte namhafter Hersteller:

• ICP DAS – Industrial-grade Ethernet I/O systems and communication solutions
• Planet – Reliable Ethernet switches and media converters
• CTC UNION – Advanced fiber networking and industrial Ethernet equipment
• Nexcom – Ruggedized networking appliances and edge computing devices
• Leonton – Secure and intelligent industrial network switches
• WoMaster – Innovative Ethernet solutions for smart cities, railways, and automation

Empfohlene Produkte für Ihr Ethernet-Netzwerk

1. ICP DAS – Industrial Ethernet I/O Modules

• ET-2255U by ICP DAS | IPC2U – Ein Ethernet-I/O-Modul mit acht Wet-/Dry-Kontakten als digitale Eingänge und acht digitalen Ausgängen (Sink/Source). Integrierter 2-Port-Ethernet-Switch für flexible Netzwerkkonfigurationen.
• PET-7051 by ICP DAS | IPC2U – Dieses Modul bietet 16 isolierte Digitaleingänge und unterstützt Power over Ethernet (PoE), was die Installation in industriellen Umgebungen vereinfacht.

2. Planet – Managed Ethernet Switches

• IGS-10020HPT by Planet | IPC2U – Ein industrieller, verwaltbarer L2+-Ethernet-Switch mit acht Gigabit-PoE-Ports und zwei Gigabit-SFP-Slots. Unterstützt IEEE 802.3at PoE+ mit bis zu 30 W Leistung pro Port, passend für Geräte mit höherem Energiebedarf.
• GS-2210-16P2S by Planet | IPC2U – Ein verwalteter Switch mit 16 Gigabit-PoE+-Ports und 2 Gigabit-SFP-Ports. Konzipiert für Unternehmensnetzwerke, die zuverlässige PoE-Versorgung und Glasfaseranbindung benötigen.

3. CTC UNION – Industrial Ethernet Solutions

• GSW-3208MP by CTC Union | IPC2U – Ein verwaltbarer Gigabit-L2-PoE-Ethernet-Switch mit acht PoE-Ports und zwei SFP-Ports. Unterstützt 100–240 VAC Eingangsspannung und arbeitet in einem Temperaturbereich von 0…50 °C – ideal für zahlreiche Industrieanwendungen.
• IMC-1000C-E-SC001 by CTC Union | IPC2U – Ein industrieller, unverwalteter Gigabit-Ethernet-Medienkonverter, der 10/100/1000Base-T in 1000Base-X (Multi-Mode SC) umwandelt und Distanzen von bis zu 500 m unterstützt.

4. Nexcom – Network Security Appliances

• NSA-3170A by NEXCOM | IPC2U – Eine 1U-Rackmount-Network-Appliance auf Basis der Intel® Xeon® E3-1200-v5/v6-Prozessorfamilie. Unterstützt bis zu 32 GB DDR4-Arbeitsspeicher und bietet acht Kupfer-LAN-Ports für anspruchsvolle Netzwerkaufgaben.
• NSA-1160 by NEXCOM | IPC2U – Eine kompakte Appliance für Netzwerksicherheit mit Intel Atom® C3558-Prozessor. Ideal für kleine und mittlere Unternehmen, die eine sichere Netzwerkumgebung benötigen.

5. Leonton – Industrial Ethernet Switches

• BG5-1204-SFP by Leonton | IPC2U – Ein industrieller, verwaltbarer Gigabit-Ethernet-PoE++-Switch mit acht 10/100/1000Base-T-PoE-Ports und vier 100/1000Base-X-SFP-Steckplätzen. Das IP30-zertifizierte Metallgehäuse ist für raue Industrieumgebungen geeignet.

6. WoMaster – Industrielle IoT-Lösungen

• DS108H by WoMaster | IPC2U – Ein 8-Port-Industrie-Ethernet-Switch mit robustem Gehäuse für die Hutschienenmontage in Automatisierungsschränken. Gewährleistet zuverlässige Netzwerkleistung in anspruchsvollen Umgebungen.

Diese Produkte sind darauf ausgelegt, vielfältige Anforderungen abzudecken – von der industriellen Automatisierung bis hin zu komplexen Unternehmensrechenzentren.
