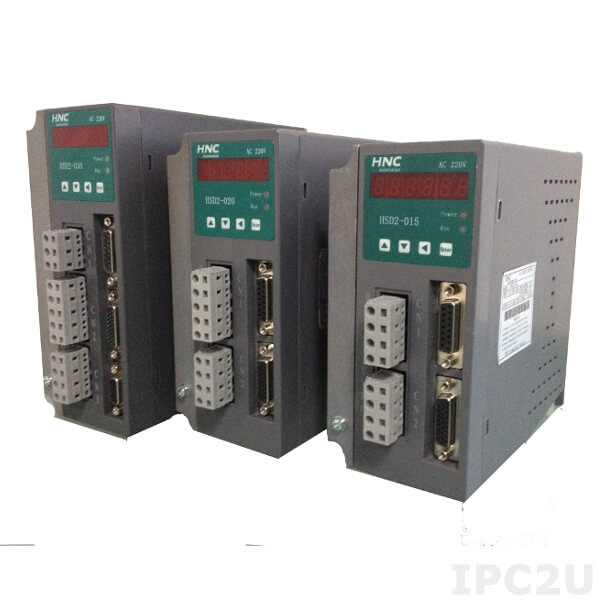

HSD2-Serie: Der Servoantrieb HSD2 ist ein synchroner AC-Servoverstärker

Der HSD2 ist ein synchroner AC-Servoverstärker, der die Geschwindigkeit und genaue digitale Positionssteuerung der Servomotoren realisieren kann. Der HSD2 Servo Drive ist dabei gleichzeitig kompakt und bietet mit intelligenten Power Modulen und anderen topaktuellen Industrie Technologien im Inneren eine einfache Bedienung, hohe Zuverlässigkeit und komfortable Installation.
HSD2
Ähnliche Produkte und Zubehör können Sie in der Rubrik HSD2-Serie finden.

Bestellinformationen

Sprechen Sie unser Sales-Team per Email über: sales@ipc2u.de

oder direkt per Tel.: +49 (0)511 807 259 0 an

    HSD2-Serie

  • Protection Level of Chassis: IP20 Total channels of analog input: 1
  • Total channels of digital input: 5 Total channels of digital output: 3
  • Input Voltage: Three-phase 220V
  • Control mode: Position, Speed, Torque
  • Temperature: 0 ... 40 °C

Zuverlässige Kontrolle von Servomotoren

Vier verschieden Modelle der HSD2-Serie sind verfügbar: HSD2-20, HSD2-30, HSD2-50 und HSD2-65. Die Eingangsleistung ist dreiphasiger 220V AC. Jedes Modell bietet verschiedene Dimensionen und unterschiedliche Spannungsversorgungen über Intelligent Power Module für unterschiedlichste Einsatzmöglichkeiten. Der HSD2 Servoantrieb hat einen Drehzahlbereich von 0,1 bis 5000rpm und der Servomotor einen Leistungsbereich für bis 5,5 kW. Der Servomotor ist mit einem inkrementellen optischen Encoder mit der Auflösung von 2500ppr ausgestattet, sodass der Servoantrieb ein Rückkopplungssignal für eine bessere Motorenkontrolle erhält. Der Servoantrieb ist über ein 4-Leiter Stromkabel und dem Encoder-Kabel mit dem AC Servomotor verbunden. Der Servoantrieb selbst bietet drei Steuerarten: Position, Geschwindigkeit und Drehmomentregelung. Der Positionssteuermodus ist in der Regel für die Präzisionspositionierung, d.h. als Industrie Positionierungsmaschine ausgelegt. Er unterstützt auch eine Vielzahl von Schutzfunktionen vor Überdrehzahl, Überspannung, Überstrom, Überlast, abnormale Regeneration, abnormale Gebersignale, Positionsabweichungen und vieles mehr.

Komfortabler Antrieb der Servomotoren

Jedes Modell ist mit 4 Funktionstastenfelder und Betriebs-LED im Anzeigefeld ausgestattet, die stets über den aktuellen Zustand des Antriebs und der Einstellparameter informieren. Die Überwachungsfunktionen für Drehzahl, Strom, Position, Positionsabweichung, Motordrehmoment, Motorstrom, Befehlsimpulsfrequenz usw. werden für die schnelle Kontrolle angezeigt. Alle Modelle verfügen über 5 programmierbare Eingänge mit galvanischer Trennung und 3 programmierbare Ausgänge. Der Antrieb kann zwei verschiedene Arten von Impulseingängen verarbeiten: Line-Drive und Open-Collector-Eingang. Die Funktionen für die Digitalausgänge sind: Alarm klar, Servo-ON, Not-Aus, Drehmomentgrenze und weitere. Die Signale der Digitalausgänge sind: Servo bereit, Servoalarm, Positionierung abgeschlossen, Geschwindigkeit erreicht, Elektromagnetische Bremslöse, Drehmoment Begrenzung. Es gibt zwei verschiedene Arten von analogen Signalen für die Eingabeschaltung: Den Differenzialeingabemodus und den Single-Ended-Eingangsmodus. Der gültige Spannungsbereich für den analogen Eingangsbefehl im Drehzahl- und Drehmoment-Modus liegt zwischen  -10 V ~ + 10V.

Servoantrieb wurde in Übereinstimmung mit EN 61800-3: 2004+A1: 2012 und EN 61800-5-1: 2007 Standards getestet und eignet sich für den Einsatz in den unterschiedlichsten Branchen für eine Vielzahl von Anwendungen wie Abdichtungs- und Futtermaschinen, Verpackungs- und Druck-Maschinen, für Drehbank und Fräsmaschinen, als Carving-Maschine, High-Speed-Wickelmaschine und überall dort, wo eine kosteneffektive und leistungsfähige Lösung gesucht wird.

Weitere Produkte aus der Reihe Servo Antrieb:

  • HSD2-030
    Synchronous Servo Drive with Intelligent Power Module 20A, 3 Phase 220VAC Power Supply
  • HSD2-020
    Synchronous Servo Drive with Intelligent Power Module 20A, 3 Phase 220VAC Power Supply
  • HSD2-065
    Synchronous Servo Drive with Intelligent Power Module 65A, 3 Phase 220VAC Power Supply
  • HSD2-050
    Synchronous Servo Drive with Intelligent Power Module 50A, 3 Phase 220VAC Power Supply
