NANO-KBN-i1-2101

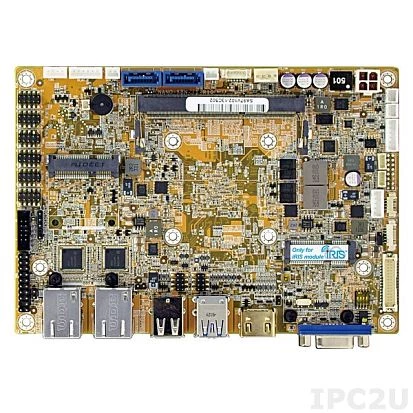

NANO-KBN-i1-2101

IEI
ART. NR.:: 06544300
EPIC Embedded CPU Board supports AMD 28nm Quad-Core 1.0GHz with DDR3, VGA/HDMI/LVDS, 2xGb LAN, 6xCOM, 2xUSB 3.0, 6xUSB 2.0, 2xSATA 6G/s, DIO, Audio, PCIe Mini card slot
Preis auf Anfrage
Verfügbar
Verfügbar

Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
AMD G-Series GX-210HA
Socket
CPU onboard
Maximale CPU-Frequenz
1 GHz
Speicher
Formfaktor
DDR3, DDR3L
Socket Typ
1xSODIMM
ECC
No
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
2xLVDS, HDMI, VGA
Ethernet
Controller Typ
Intel i210-AT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
6
RS-232
5
RS-422/485
1
USB gesamt
8
USB 2.0
6
USB v3.x
2
Audio
Audio Controller
Realtek ALC892
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB15 VGA, HDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
165 mm
Länge
115 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.8 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
AMD G-Series GX-210HA
Socket
CPU onboard
Maximale CPU-Frequenz
1 GHz
Speicher
Formfaktor
DDR3, DDR3L
Socket Typ
1xSODIMM
ECC
No
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
2xLVDS, HDMI, VGA
Ethernet
Controller Typ
Intel i210-AT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
6
RS-232
5
RS-422/485
1
USB gesamt
8
USB 2.0
6
USB v3.x
2
Audio
Audio Controller
Realtek ALC892
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB15 VGA, HDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
165 mm
Länge
115 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.8 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
AMD G-Series GX-210HA
Socket
CPU onboard
Maximale CPU-Frequenz
1 GHz
Speicher
Formfaktor
DDR3, DDR3L
Socket Typ
1xSODIMM
ECC
No
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
2xLVDS, HDMI, VGA
Ethernet
Controller Typ
Intel i210-AT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
6
RS-232
5
RS-422/485
1
USB gesamt
8
USB 2.0
6
USB v3.x
2
Audio
Audio Controller
Realtek ALC892
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB15 VGA, HDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
165 mm
Länge
115 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.8 kg
Systemarchitektur
Formfaktor
EPIC
Aufbau
Typ
Lüfterlos
CPU
Installierter Prozessor
AMD G-Series GX-210HA
Socket
CPU onboard
Maximale CPU-Frequenz
1 GHz
Speicher
Formfaktor
DDR3, DDR3L
Socket Typ
1xSODIMM
ECC
No
Maximum Speicher
8 GB
Bauweise
herausnehmbar
Grafik
Grafikcontroller
integriert im Prozessor
Schnitstellen
2xLVDS, HDMI, VGA
Ethernet
Controller Typ
Intel i210-AT
Ethernet gesamt
2
10/100/1000 Mbit/s
2
Schnittstellen Seriell / Parallel
COM gesamt
6
RS-232
5
RS-422/485
1
USB gesamt
8
USB 2.0
6
USB v3.x
2
Audio
Audio Controller
Realtek ALC892
Steckplätze
Gesamtanzahl
1
Mini-PCIe/Mini Card
1
Zusätzliche Funktionen
Watchdog-Timer-Typ
Software
Schnittstellen
Schnittstellen
DB15 VGA, HDMI, 2xRJ45 Ethernet, 4xUSB
Maße und Gewicht
Breite
165 mm
Länge
115 mm
Betriebsbedingungen
Maximale Betriebstemperatur
0..60 °C
Maße
Bruttogewicht
0.8 kg

Dokumente
Datasheet_NANO_KBN_i1__27671735.pdf
Dokumente
Datasheet_NANO_KBN_i1__27671735.pdf
Dokumente
Datasheet_NANO_KBN_i1__27671735.pdf
Dokumente
Datasheet_NANO_KBN_i1__27671735.pdf
